К.т.н. Хмырова Е.Н., к.т.н. Рахимов М.А., магистрант Қайыржан Ғ.Е.

Карагандинский государственный технический университет,

Республика Казахстан



Комплексная оценка гидротехнических, насыпных сооружений с использованием инновационных технологий



Гидротехнические сооружения в процессе эксплуатации подвержены к повреждениям, вызываемыми неблагоприятными физическими, химическими и биологическими процессами, воздействием нагрузок и воды.

Все напорные гидротехнические сооружения, находящиеся в эксплуатации более 25 лет, независимо от их состояния должны периодически подвергаться многофакторному исследованию с оценкой их прочности, устойчивости и эксплуатационной надежности с привлечением специализированных организаций. По результатам исследований должны быть приняты меры к обеспечению технически исправного состояния гидротехнических сооружений и их безопасности [3].

Актуальность проблемы исследований заключается в комплексном анализе влияния действующих нагрузок на напряженно-деформированное состояние объектов гидротехнических сооружений с учетом материалов гидрогеологических и геологических изысканий, на основе исследования геологической структуры  грунтов основания, полученных по результатам натурных исследований с использованием следующего инновационного оборудования: геотомографической установки (георадар) RAMAC фирмы MALA GeoSeance, автоматизированного электронного тахеометра Leica ТСА 1202, цифрового нивелира DN-03,  лазерного сканера HDS8800 для решения задач с использованием модели 3D.

Техническая оценка и геодезический контроль предусматривает новые возможности при технической оценке насыпных сооружений, с учетом требований технического прогресса и технологии современного строительства. Система позволяет обновлять ее элементы в зависимости от новых конструктивных решений, изменения гидрогеологических, метереологических условий объектов и правил эксплуатации.

Описание новой программы проведения комплексной оценки сопровождается примерами, взятыми из практики авторов, которые показывают весь путь выполнения работ, начиная от назначения объектов и характерных для них видов геометрических параметров и заканчивая обработкой и представлением материалов по оценке состояния сооружений и категории надежности .

Геодезическую съемку насыпного сооружения производят в следующей последовательности. Детальную геодезическую съемку контуров насыпного сооружения, с определением фактических отметок дна канала, верхних и нижних бровок откосов, углов откоса, отметок уреза воды выполняли с использованием автоматизированного электронного тахеометра Leica ТСА 1202 (рисунок 1) c привязкой к пунктам государственной геодезической сети [2].

Описание: DSC_5812

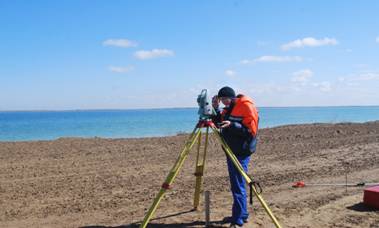

Рисунок 1 - Автоматизированный электронный тахеометр Leica ТСА 1202

Измеренные координаты экспортируются в AutoDeskSurvey, где на их основе получают сеточную модель измеренной поверхности объекта (рисунок 2). Сеточная модель используется для создания трёхмерной пространственной модели исследуемых участков, по которой будет выполнен анализ геометрии, сравнение проектных контуров с фактическим положением, построение продольных и  поперечных профилей по пикетам насыпного сооружения (дамба, плотина).



Описание: Описание: Дамба

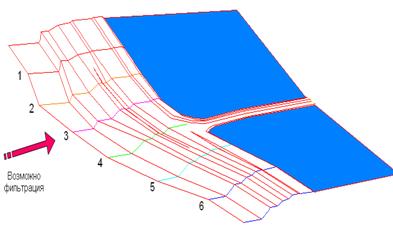

Рисунок 2 – 3D модель дамбы в AutoCAD

Результатом проведения программы научных  исследований является оценка состояния гидротехнических сооружений на предмет прочности, устойчивости и эксплуатационной надежности сооружений по результатам инструментальных наблюдений с использованием инновационных технологий, диагностических показателей их работы, с выполнением поверочных расчетов по действующим нормам проектирования и уточненным расчетным схемам с учетом фактических действующих нагрузок и воздействий, физико-механических характеристик материалов, геометрических параметров, выявленных дефектов и повреждений. [3].



Список использованных источников

1. Хмырова Е.Н., Нугужинов Ж.С., Токанов Д.Т., Ожигин Д.С., Горохов Д.А., Нагибин А.А., Синяк Р.В. Программа проведения комплексной оценки гидротехнических, насыпных сооружений с использованием инновационных технологий, Караганда 2015.

2. Руководство для пользователей электронным прибором фирмы «Leica ТСА 1202»

3. http://foraenergy.ru/3-1-1-pri-ekspluatacii-gidrotexnicheskix-sooruzhenij/
