Строительство и архитектура/4.Современные строительные материалы

К.т.н., доц. Володченко А.А., студент Поспелов М.А.

Белгородский государственный технологический

университет им. В.Г. Шухова, Россия

Повышение эффективности энергосберегающих стеновых материалов, за счет использования полифункционального нетрадиционного алюмосиликатного сырья*

Решение задач в области жилищного строительства связано с внедрением новых эффективных строительных материалов и изделий, к которым в полной мере можно отнести силикатные материалы, отличающиеся высокими эксплуатационными и технико-экономическими показателями.

Важным критерием качества силикатных материалов является долговечность, которая определяется способностью материала сопротивляться комплексному действию атмосферных и других факторов в условиях эксплуатации. Для силикатных материалов, полученных по безавтоклавной технологии, исследование долговечности становится весьма актуальным [1-4].

Для исследований в качестве полифункционального алюмосиликатного сырья, содержащего природные наноразмерные минералы, использовали глинистую породу региона Курской магнитной аномалии [5-10].

В качестве известкового компонента использовали негашеную комовую известь ОАО «Стройматериалы» (г. Белгород).

С целью интенсификации синтеза новообразований часть глинистой породы подвергалась совместному помолу с известью. Содержание извести в сырьевой смеси составляло 10 мас. %. Полученные образцы подвергали воздействию попеременного увлажнения и высушивания. Результаты экспериментов приведены на рис. 1.

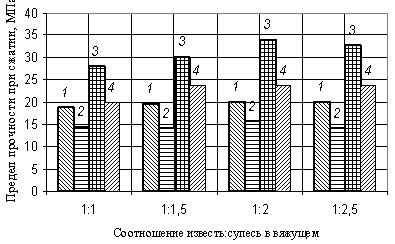

Рис. 1. Предел прочности при сжатии образцов на основе ИПГВ

в зависимости от состава вяжущего:

1 – после пропарки; 2 – водонасыщенные; 3 – после 100 циклов попеременного увлажнения и высушивания; 4 – после 100 циклов попеременного увлажнения и высушивания в водонасыщенном состоянии

Можно сделать вывод, что повышение прочности композитов после попеременного увлажнения и высушивания связано с гидравлическими свойствами полученного материала. Очевидно, при нахождении образцов в воде дальнейшая гидратация и перекристаллизация новообразований оказывает большее влияние на повышение прочности материала, чем разрушающее действие при попеременном увлажнении и высушивании.

Таким образом, на основе изучаемого сырья можно получать атмосферостойкие безавтоклавные силикатные материалы, прочность которых в процессе эксплуатации может даже повышаться за счет гидравлических свойств цементирующего соединения. Морозостойкость составляет 15 циклов, что соответствует показателям рядового кирпича. Выбор в качестве вяжущего молотой извести или ИПГВ для получения высоких прочностных показателей силикатных материалов будет зависеть, вероятно, от вещественного состава используемых песчано-глинистых пород.

*Статья подготовлена в рамках программа развития опорного университета на базе БГТУ им. В.Г. Шухова на 2017-2021 годы.

Литература

1. Володченко А.А., Лесовик В.С., Чхин С. Стеновые материалы на основе нетрадиционного сырья // Вестник Белгородского государственного технологического университета им. В.Г. Шухова. 2014. № 5. С. 53-57.

2. Кара К.А. К вопросу о технико-экономической эффективности неавтоклавного ячеистого бетона // Региональная архитектура и строительство. 2016. № 4 (29). С. 20-27.

3. Volodchenko A.A., Lesovik V.S., Volodchenko A.N., Zagorodnjuk L.H. Improving the efficiency of wall materials for «green» building through the use of aluminosilicate raw materials // International Journal of Applied Engineering Research. 2015. T. 10. № 24. С. 45142–45149.

4. Володченко А.Н., Ходыкин Е.И., Строкова В.В. К проблеме использования попутно добываемого сырья угольных месторождений для производства автоклавных силикатных материалов // Технологии бетонов. 2013. № 6 (83). С. 40-41.

5. Володченко А.Н. Алюмосиликатное сырье для получения ячеистых бетонов // Международный научно-исследовательский журнал. 2014. № 7-1 (26). С. 36-38.

6. Володченко А.Н., Лесовик В.С. Силикатные материалы автоклавного твердения на основе алюмосиликатного сырья как фактор оптимизации системы «человек - материал - среда обитания» // Известия высших учебных заведений. Строительство. 2014. № 3. С. 27-33.

7. Володченко А.Н. К вопросу комплексного использования сырья для производства автоклавных силикатных материалов // Международный журнал прикладных и фундаментальных исследований. 2015. № 7-1. С. 9–13.

8. Володченко, А.Н. Разработка состава теплоизоляционных материалов автоклавного твердения на основе глинистого сырья / А.Н. Володченко // Вестник БГТУ им. В.Г. Шухова. 2017. № 2. С. 162–167.
