Право/3.Охрана авторского права.

Барибіна Н. Л.

Українська інженерно-педагогічна академія, м. Харків

Проведення патентного пошуку та встановлення новизни об’єкту промислової власності «Краватка на блисковці»

Винахід відноситься до краваток. Краватка на блискавки не надівається на шию і імітує вузол традиційного краватки. На осі краватки розташована блискавка, що розділяє його на дві поздовжні частини, кожна з яких має можливість рознімного приєднання до сорочки. На вивороті краватки є кнопка, що формує складання краватки нижче вузла вдвічі при її застібанні. Конструкція краватки забезпечує збереження традиційного зовнішнього вигляду краватки, зручність в одяганні і носінні.

Для додання вузла краватки опуклою п'ятикутною поверхні, що заповнює весь простір між крайками 5 коміра 2 сорочки 3 і виходить за межі цих крайок 5 - нижче крайніх точок 6, є кнопка 7 розташована на вивороті краватки і формує складання краватки нижче вузла вдвічі, коли кнопку 7 застібають , при цьому штрихпунктирна лінія розгортки 1 збігається з контуром 8 краватки. Кожна з двох поздовжніх частин 9 виготовляється окремо і приєднується до сорочці 3 наступним чином: - гудзики 10 пришивають до краватки на вивороті в два ряди, і на лицьовій стороні 11 краватки вони не видно, в сорочці 3 є відповідні їм петлі; - Гудзики 12 пришивають до сорочки 3, в краватці є відповідні їм петлі, при цьому гудзики 12.1 пришивають до горловини сорочки 3 з двох сторін, а відповідні їм петлі в краватці виконують на вивороті 13 краватки, тому гудзики 12.1 розташовують всередині краватки і на його лицьовій стороні 11 вони не видно. В іншому виконанні ці петлі виконують наскрізними в краватці, але при цьому кромки 5 коміра 2 повинні закривати гудзики 12.1. Дане виконання більше підходить до умови розташування крайок 5 під малим центральним кутом між ними. Ґудзики 12.2 пришивають під коміром 2, тобто на його вивороті 13, в краватці виконують відповідні їм петлі наскрізь. Таким чином, ґудзики 10 і 12 не видно зовні.

З'єднання ґудзиків 12.2 з краваткою усуває небажаний деформування коміра 2 при носінні, і відпадає вимушене подовження коміра 2 до закриття точок 6 лацканами піджака. В цілому виникають передумови до зниження витрат на виготовлення коміра. Приєднання частин 9 краватки до сорочки 3 здійснюють до надягання останньої. Виготовлення кожної частини 9 виконують за традиційною технологією. Сторони краватки - лицьову 11 і виворіт 13 - виготовляють з однієї тканини, всередині мають підкладку 14 з шарами флізеліну 15. В кожну частину 9 вшивають половину рознімною блискавки 16.

Прикладом можливого використання п'ятикутної опуклою поверхні вузла краватки з проходить по ній блискавкою в інформаційній атрибутиці є зображення тут розкритої книги, що може підкреслювати статус вчителя, школяра, продавця книг, бібліотекаря в їх костюмі.

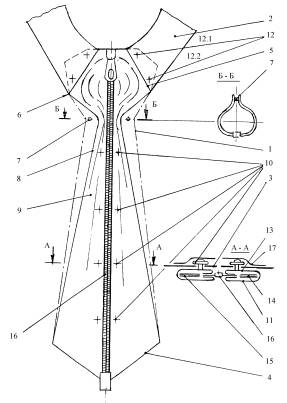

Мал. 1. Розгортка краватки на блискавки

Для встановлення новизни розробляє мого об’єкту промислової власності потрібно виконати патентний пошук на новизну. Для цього розробляємо індекс МПК для створенного об’єкту «краватка на блискавці»

Розділ	Клас	Підклас	Група	підгрупа
А	41	F	25/00	25/00
Задоволення життєвих потреб людини	одяг	Верхній одяг, захисний одяг, аксесуари	краватки	краватки

В результаті патентного пошуку були знайдені аналоги

№	№ патента, автори	Назва
1	№ 289, Приходько Тетяна Олександрівна (UA )	КРАВАТКА
2	№108592, Савчук Олександр Володимирович (UA ); Світлична Софія Олександрівна (UA )	КРАВАТКА-МЕТЕЛИК ІЗ ПРОЗОРОГО АКРИЛУ
3	№ 1817686, КОНДАКОВ СЕРГЕЙ ВИКТОРОВИЧ, КОНДАКОВ КОНСТАНТИН ВИКТОРОВИЧ	УЗЕЛ-ЗАЖИМ ГАЛСТУКА

Проведя анализ найденных аналогов можно сделать взвод о том, что разрабатываемый объект прмышленной собственности обладает новизной в плане использования следующих конструктивних элементов:

-- гудзики пришивають до краватки на вивороті в два ряди

- з'єднання ґудзиків з краваткою усуває небажаний деформування коміра при носінні, і відпадає вимушене подовження коміра

- додання вузла краватки опуклою п'ятикутною поверхні, що заповнює весь простір між крайками 5 коміра 2 сорочки 3 і виходить за межі цих крайок

Висновок: аналіз патентного пошуку каже, що об'єкт має новизну і може бути запатентований
