Технические науки/ 5.Энергетика

Д.т.н., профессор Воронин С.М., аспиранты Закиров И.В., Закиров Ф.В.

Азово-Черноморский инженерный институт ФГБОУ ВПО «Донской государственный аграрный университет» в г. Зернограде, Россия

Определение параметров автономной ветроэлектростанции малой мощности с комбинированным аккумуляторным резервом

В связи с многоукладностью аграрного сектора России в стране появились и численно увеличиваются небольшие сельскохозяйственные объекты, значительно удаленные от централизованных систем электроснабжения. Их потребность в электроэнергии покрывается за счет использования небольших топливных электростанций или электростанций на возобновляемых источниках энергии, таких как ветровая и солнечная энергии.

При достаточном количестве ветровых ресурсов на территории расположения сельскохозяйственного объекта, применение ветроэлектростанций для выработки электроэнергии на фоне недостатков других систем является наиболее перспективным и экономически целесообразным. Однако, непостоянство скорости ветра и ее случайный характер, заставляют включать в состав ветроэлектростанции аккумуляторный резерв, для обеспечения высокого уровня надежности системы. Такой резерв обычно представляет собой батарею электрохимических аккумуляторов необходимой емкости, причем в некоторых случаях их емкость приближается к экономически критическому значению. Поэтому актуальны задачи изыскания замены электрохимических аккумуляторов в автономных ветроэлектростанциях.

Уменьшить емкость электрохимических аккумуляторов можно за счет использования других способов накопления энергии,  в частности применения скважинного гидроаккумулятора [1].Такая система автономного электроснабжения (рисунок 1), кроме того, позволяет сохранить достаточно высокий уровень надежности электроснабжения.

Для достижения высокой эффективности и минимизации затрат на сооружение такой системы автономного электроснабжения сельскохозяйственного потребителя, необходимо оптимизировать ее параметры. Критерием оптимальности в этом случае будет являться удельная стоимость сооружения ветроэлектростанции с аккумуляторным резервом, а оптимизируемым параметром – рабочая скорость ветра, на которую рассчитана ветроустановка [2].

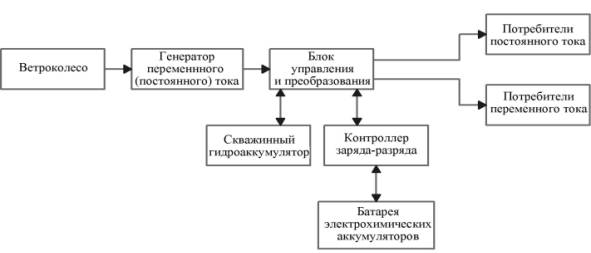

Рисунок 1 – Структурнаясхема автономной системы электроснабжения на основе ветроэнергетической установки

Ранее такая задача решалась и была получена целевая функция [2], которая позволяет определить оптимальную рабочую скорость ветроустановки.

                 (1)

где    NP – мощность электропотребителей, Вт;

         kВ – удельная стоимость ВУ, руб/м2;

         tЭ , tA – время работы ветроэнергетической установки и

 аккумулятора соответственно, ч;

         ηА – КПД аккумулятора, о.е.;

         ηВЭС – КПД ветроэнергетической установки, о.е.;

         vр – рабочая скорость ветра, м/с;

         kА – удельная стоимость аккумулятора, руб/А.ч;

         UН – номинальное для потребителя напряжение, В,

         ρв – плотность воздуха при ветре, кг/м3.

Время работы ветроэнергетической установки и аккумулятора tЭ и tA соответствуют продолжительности непрерывных энергетических и аккумуляторных периодов ветра в регионе установки ветроагрегата. Функции, описывающие математическое ожидание таких периодов можно получить, обработав статистические данные о скорости ветра в регионе по определенной методике [3]. Например, для Ростовской области:

- для аккумуляторного периода

tA = – 47,717 – 0,0444v4 + 1,4513v3– 12,213v2 + 47,459v          (2)

- для энергетического периода

tЭ = 65,454 – 0,0004v5 + 0,0232v4–0,5197v3 + 5,5091v2–28,088v(3)

Однако, применение функции (1) для оптимизации автономной ветроэлектростанции с аккумуляторным резервом, реализуемой в соответствии со схемой, изображенной на рисунке 1, для предлагаемой автономной системы будет некорректно, так как аккумуляторный резерв в такой системе включает в себя два вида аккумуляторов энергии. Таким образом, возникает необходимость преобразования данной целевой функции. Помимо стоимости ветроустановки и стоимости аккумуляторных батарей, она должна содержать еще и стоимость гидроаккумулятора.

Так как большинство автономных сельскохозяйственных объектов имеет в своем распоряжении уже эксплуатируемую скважину, то рассмотрим целевую функцию, когда стоимость гидроаккумулятора пропорциональна стоимости обсадных труб, то есть глубине гидроаккумулятора и стоимости гидроагрегата. Целевая функция в таком случае примет следующий вид:

      (4)

где    kН – удельная стоимость труб, руб/м;

         kГА – удельная стоимость гидроагрегата, руб/Вт;

ηГ – КПД гидроаккумулятора, о.е.;

m – масса запасаемой воды, кг;

g – ускорение свободного падения, м/с2;

Х – время работы гидроаккумулятора на нагрузку, ч.

Разделив (4) на мощность потребителей, получим в качестве критерия оптимальности удельные затраты (руб/Вт), что повысит применимость целевой функции.

Коэффициенты удельной стоимости элементов автономной системы электроснабжения определяются на основе анализа прайс-листов на соответствующий элемент. Методика определения коэффициентов kВ и kА показана в [4]. kН равняется цене обсадных труб за метр, с учетом монтажа, а kГА– стоимости гидроагрегата на ватт мощности, также с учетом цены на монтаж. Причем, удельная стоимость гидроагрегата должна определяться для различных диапазонов мощности потребителей отдельно.

Как видно из выражения (4), слагаемое kГА не зависит от рабочей скорости ветра в отличие от других слагаемых, а, следовательно, может не учитываться при определении оптимальной рабочей скорости ветра, на которую должна быть рассчитана ветроустановка. Коэффициент kГА должен учитываться только при определении реальной стоимости сооружения ветроэлектростанции с аккумуляторным резервом. Таким образом исключая kГА из выражения (4) получаем целевую функцию:

     (5)

Задавая исходные данные и подставляя выражения для tЭ и tA, можно определить рабочую скорость ветроустановки, при которой стоимость автономной системы электроснабжения будет минимальной.

Например, задавшись следующими исходными данными NP = 1000Вт, kВ = 4651руб/м2, ηА = 0,85, ηВЭС = 0,4, kА =124,4руб/А.ч, UН = 220В, Х = 0,2tA,kН = 160 руб/м, m = 5000 кг, ηГ = 0,7 и используя выражения (2) и (3), получаем график зависимости стоимости автономной системы электроснабжения от рабочей скорости ветра (рисунок 2).

Как видно из рисунка 2, график целевой функции в данном случае имеет ярко выраженный минимум при рабочей скорости ветра 6 м/с, следовательно, на такую скорость должна быть рассчитана ветроустановка.

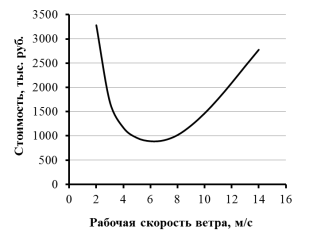

Рисунок 2 – График зависимости стоимости автономной системы электроснабжения от рабочей скорости ветра


Таким образом, можно сделать вывод, что целевая функция (5) позволяет выбрать оптимальную рабочую скорость ветроустановки в предложенной схеме (рисунок 1), тем самым обеспечив минимальную стоимость системы автономного электроснабжения.

Литература

1. «Аккумулирование энергии в ветроустановке» Воронин С.М., Закиров И.В., Вестник аграрной науки Дона. – 2013. – №4 – с. 26-30.

2. Воронин С.М. Формирование автономных систем электроснабжения сельскохозяйственных объектов на возобновляемых источниках энергии: монография / С.М. Воронин. – Зерноград: ФГОУ ВПО АЧГАА, 2010. – 304 с.

3. «Уравнения для определения энергетических и аккумуляторных периодов ветра в Ростовской области» Воронин С.М., Закиров И.В., Закиров Ф.В., Вестник аграрной науки Дона – 2014. – №2 – с. 35-40.

4. «Обоснование рабочей скорости ветроустановки» Воронин С.М., Закиров И.В., Закиров Ф.В., Возобновляемые источники энергии: Материалы всероссийской научной конференции с международным участием и IX научной молодежной школы. – М.: Университетская книга, 2014. – с. 21-25.
