ТЕХНИЧЕСКИЕ НАУКИ/6.Электротехника и радиоэлектроника.

Магистр 2 курс Николенко Е.С.

Московский технологический университет(МИРЭА), г. Москва, Россия

Схемы включения и отличия полевых транзисторов от биполярных.

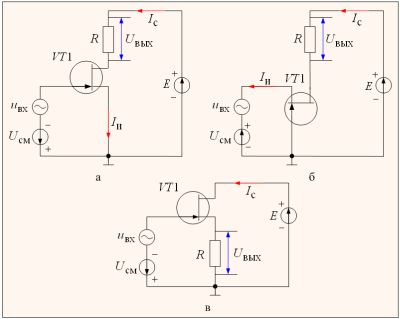

Как и биполярный, полевой транзистор можно рассматривать как четырехполюсник, у которого два из четырех контактов совпадают. Таким образом, можно выделить три вида схем включения: с общим истоком, с общим затвором и с общим стоком. По характеристикам они очень похожи на схемы с общим эмиттером, общей базой и общим коллектором для биполярных транзисторов.
Чаще всего применяется схема с общим истоком (а), как дающая большее усиление по току и мощности.
Схема с общим затвором (б) усиления тока почти не дает и имеет маленькое входное сопротивление. Из-за этого такая схема включения имеет ограниченное практическое применение.
Схему с общим стоком (в) также называют истоковым повторителем. Ее коэффициент усиления по напряжению близок к единице, входное сопротивление велико, а выходное мало.

Отличия полевых транзисторов от биполярных. Области применения

Как уже было сказано выше, первое и главное отличие этих двух видов транзисторов в том, что вторые управляются с помощью изменения тока, а первые — напряжения. И из этого следуют прочие преимущества полевых транзисторов по сравнению с биполярными:

· высокое входное сопротивление по постоянному току и на высокой частоте, отсюда и малые потери на управление;

· высокое быстродействие (благодаря отсутствию накопления и рассасывания неосновных носителей);

· поскольку усилительные свойства полевых транзисторов обусловлены переносом основных носителей заряда, их верхняя граница эффективного усиления выше, чем у биполярных;

· высокая температурная стабильность;

· малый уровень шумов, так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда, которое и делает биполярные транзисторы «шумными»;

· малое потребление мощности.

При всем при этом у полевых транзисторов есть и недостаток — они «боятся» статического электричества, поэтому при работе с ними предъявляют особо жесткие требования по защите от этой напасти.

Где применяются полевые транзисторы? Да практически везде. Цифровые и аналоговые интегральные схемы, следящие и логические устройства, энергосберегающие схемы, флеш-память… Да что там, даже кварцевые часы и пульт управления телевизором работают на полевых транзисторах.

Литература:

1. ru.wikipedia.org

2. Физика твердого тела: Энциклопедический словарь /Гл. ред. В.Г. Барьяхтар, зам. глав. ред. В. Л. Винецкий. Т. 1, 2. Киев: Наукова думка, 1998.

3. Пасынков В.В. Полупроводниковые приборы: Учебник для вузов /В.В. Пасынков, Л.К. Чиркин. 6-е изд., стер. СПб.: Лань, 2002. 480 с.

4. Holfstein, Physics and Technology of MOS structures /Holfstein, N.Y.

5. Ю. П. Основы физики полупроводников /П. Ю, М. Кардона. Пер. с англ. И.И. Решиной. Под ред. Б.П. Захарчени. 3-е изд. М.: Физматлит, 2002. 560 с.
