Современные информационные технологии/4. Информационная безопасность

Десна И.С., к.т.н. Баширов А.В.

Академия «Болашак», Казахстан, Карагандинский Экономический Университет, Казахстан

Внедрение виртуализации в IT-инфраструктуру Академии «Болашак»

Современная IT-инфраструктура представляет собой сложную гетерогенную сеть, включающую в себя телекоммуникационные, серверные и программные решения разных производителей, работающие на базе различных стандартов. Ее сложность и масштабность определяют высокий уровень автоматизированных средств мониторинга и управления, которые должны использоваться для обеспечения надежной работы сети и серверов.

Современные программные средства виртуализации, а также автоматизированные средства мониторинга позволяют упростить задачу системных администраторов и организовать эффективный контроль сети организации.

Следует отметить, что в настоящее время виртуализация это распределение ресурсов с оптимальным разграничением функциональных обязанностей. Если раньше постановка задачи состояла в формировании блока систем хранения данных, формировании блока вычислительной мощности или в формировании виртуальной сети, то с течением времени стала появляться отдельная структура для управления самой аппаратной частью виртуализации, для работы с пользователем, для мониторинга, для анализа.

Проведя анализ и исследование IT-инфраструктуры Карагандинской Академии «Болашак», были выявлены проблемы, которые отрицательно сказывались на работе локальной сети и интернет.

Наличие вирусов на компьютерах пользователей нагружают общую локальную сеть, фиксируются факты подмены IP-адресов компьютеров и шлюзов, а также сбои работы IP-камер видеонаблюдения и Wi-Fi точек доступа.

Возможны три способа решения вышеописанной проблематики:

1. протяжка новых UTP-кабелей до каждой IP-камеры и Wi-Fi точки;

2. изменение класса сети, оставаясь при этом в общей локальной;

3. создание локальных виртуальных сетей (VLAN) внутри общей сети.

Первый способ был исключен сразу. Это связано с большими денежными затратами на покупку кабелей и необходимого оборудования, протяжка кабеля и долговременная настройка сети. Осложняется ситуация тем, что IP-камеры и Wi-Fi-точки расположены на большом расстоянии. Все это сказалось на технической реализации.

Второй вариант базировался на том, чтобы поменять классы сетей. В Академии «Болашак» в локальной сети используется сеть класса A и имеет частные IP-адреса 10.0.x.x с маской подсети 255.0.0.0. Перевод в класс C, должен был снизить влияние общей сети на сеть класса C. IP-камеры и Wi - Fi точки переходили на IP-адреса 192.168.1.x и маску подсети 255.255.255.0, что с теоретической точки зрения, означало бы разграничение на две сети. В ходе дальнейшего исследования гипотеза не была подтверждена.

Третий вариант оказался наиболее приемлемым решением проблемы. Использование виртуальной локальной сети является оптимальным решением. Это связанно с тем, что в работе необходим лишь управляемый свитч, в котором, создается виртуальная локальная сеть, за счет ограничения IP-камеры и Wi-Fi точки от других участников общей сети. Обобщая можно сказать, что если компьютер не подключен к этой виртуальной сети, он не сможет получить сигнал с IP-камеры, а сервер, который ведет записи с IP-камер, будет видеть их в сети и также, как и IP-камеры, не будет виден в сети другим пользователям общей сети.

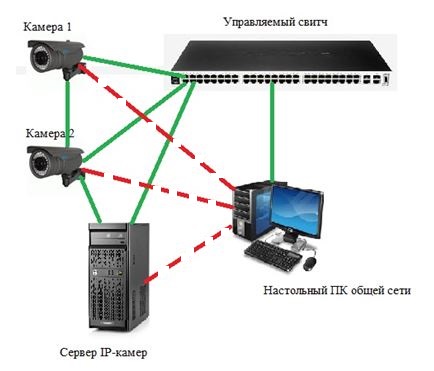

На рисунке 1, показан пример работы сети. Сплошные линии означают, что пакеты идут между пользователями сети, и они видят друг друга. Прерывистые линии показывают, что пользователи сети не видят друг друга, следовательно, обмена информации нет.

Рис. 1. Пример работы виртуальной локальной сети в Академии «Болашак».

Реализация вышеописанного способа является оптимальным решением по нормализации работы IP-камер и Wi-Fi точек, несмотря на имеющиеся технические помехи.

Таким образом виртуализация позволяет оптимизировать управляемую инфраструктуру, позволяющая с легкостью наращивать количество и качество предоставляемых сервисов без существенного увеличения затрат на сопровождение и обслуживание.

Литература:

1. Keith Barker. What Happens in the VLAN Stays in the VLAN. Aug 31, 2011.

2. Thomas Burger. The Advantages of Using Virtualization Technology in the Enterprise. March 5, 2012
