Ахметова C.О , Әділханова М.Н

Таразский государсвенный университет, Тараз, Казахстан

Изучение принципов создания локальных сетей на базе технологии Wimax использую прикладную программу Net Cracker для выполнения лабораторных работ по предмету «технология беспроводной связи»

WiMAX - протокол беспроводной широкополосной радиосвязи, разработанный консорциумом WiMAX Forum. В основе его лежит стандарт 802.16.

Цель занятия: Рассмотреть принципы построения беспроводных локальных сетей на базе WiМАХ, используя прикладное программное обеспечение

Задание: Разработать сеть WiМАХ, объединяющую 4 этажа офисного здания, используя программу Net Cracker

Методические рекомендации

Технология WiMax – это сеть широкополосного беспроводного доступа, которая создается на территории целого города, а расстояние от приемника до базовой станции измеряется километрами

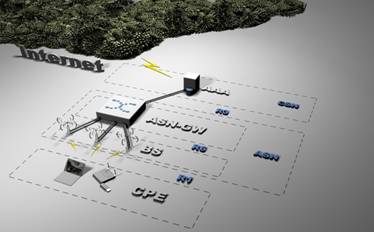

Рисунок 1 Структурная схема сети WiMax

CPE=Customer Premises Equipment

BS=Base Station

ASN=Access Service Network

ASN-GW=Access Service Network GateWay

CSN=Connection Service Network

AAA=Authentification, Autorization, Accounting

Для сети WiMAX вводится понятие следующих интерфейсов:

R1 — интерфейс между CPE и BS

R2 — виртуальный интерфейс между CPE и CSN

R3 — интерфейс между ASN-GW и CSN

R6 — интерфейс между BS и ASN-GW

Рисунок 2 Структура сети связи стандарта WIMAX

Сеть Mobile WIMAX состоит из 2-х основных подсистем: ASN (Access Service Network) – сеть доступа и CSN (Connectivity Service Network) – сеть обеспечения услуг.

В сеть СSN могут входить такие элементы как роутеры, AAA сервер, базы данных абонентов, устройства преобразования сигнализации.

Сеть ASN – это набор сетевых элементов, предназначенных для организации доступа абонентов WIMAX в сеть. В состав сети ASN входят 2 основных элемента:

BS (Base Station) – базовая станция. Основной задачей является установление, поддержание и разъединение радиосоединений. Кроме того, выполняет обработку сигнализации, распределения ресурсов среди абонентов. В отличии от сетей LTE, UMTS и GSM базовая станция сети WIMAX берет на себя большую часть функций сети абонентского доступа.

ASN Gateway – предназначен для объединения трафика и сообщений сигнализации от базовых станций и дальнейшей их передачи в сеть CSN. В одной ASN может быть несколько ASN Gateway. Причем к разным ASN Gateway могут быть подключены одни и те же BS для распределения нагрузки. ASN Gateway – это, по-сути, агрегатор нагрузки сети доступа.

Также неотъемлемым элементом сети Mobile WIMAX является абонентское оборудование. В качестве такового могут выступать мобильный телефон, КПК, ноутбук/стационарный компьютер с встроенным или внешним адаптером и мн. др.

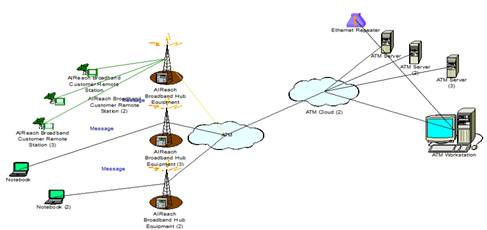

Рисунок 3 Пример сети WiMAX построенный с помощью прикладной программы Net Cracker

Список литературы

1.Карташевский В.Г. и др. Сети подвижной связи/ Карташевский В.Г., Семенов С.Н., Фирстова Т.В. – М:Экотрендз, 2001

2.Ратынский М.В. Основы сотовой связи/ Под ред. Д.Е.Зимина. – 2-е изд., перераб и доп. – М: Радио и связь, 2000

3.Телекоммуникационные системы и сети: Учебное пособие. Том 2. – Радиосвязь, радиовещание, телевидение/ Катунин Г.П., Мамчев Г.В., Попантонопуло В.Н., Шувалов В.П.; под ред. Шувалова В.П. – Изд.2-е, испр. И доп. – М:Горячая линия – Телеком, 2005.
