Отработка конструкции детали на технологичность механической обработки

Малыгин А.В., Симинченко И.П.

(Херсонский национальный технический университет)

Совершенство конструкции детали машины характеризуется ее соответствием современному уровню техники, экономичностью и удобствами в эксплуатации, а также тем, в какой мере учтены возможности использования наиболее экономичных и производительных технологических методов ее изготовления применительно к заданному выпуску и условиям производства. Конструкцию детали, в которой эти возможности полностью учтены, называют технологичной.

Оценка технологичности конструкции детали проводилась с помощью разработанной компьютерной программы OKDNT, которая работает в диалоговом режиме.

После запуска, необходимо ввести данные в поля регистрации: наименование теста, фамилию, имя, отчество, группу или отдел, № детали и дату. С программой (по умолчанию) поставляется тест «Отработка конструкции детали на технологичность механической обработки». Можно самостоятельно разрабатывать и добавлять другие тесты, например, «…на технологичность сборки».

Качественная оценка технологичности происходит в виде тестирования конструкции детали по задаваемым программой вопросам и предлагаемым вариантам ответов (рис. 1).

Первоначально будет задано 20 вопросов из общего раздела, а затем необходимо продолжить тестирование, выбирая разделы в зависимости от конструкции детали. Например, выбирается раздел «Отверстия», если у детали имеются обрабатываемые отверстия (рис.2).

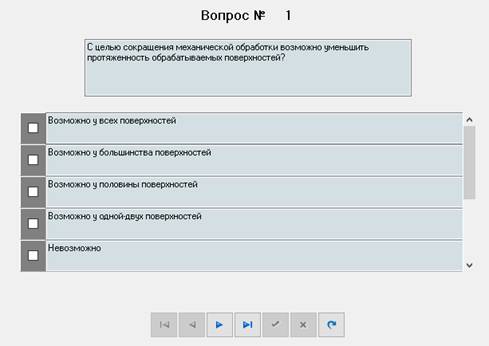

Рис.1. Фрагмент оценки технологичности

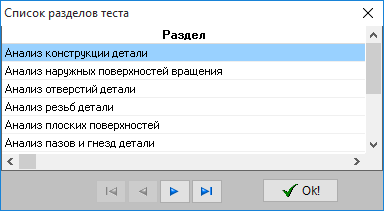

Рис. 2. Окно выбора раздела

Программа помогает оценить технологичность конструкции, предлагая пользователю выполнить пошаговую оценку с помощью тестовых вопросов и вариантов ответов. На каждом шаге оценки рассчитывается коэффициент технологичности шага. Тестовые вопросы оценки технологичности зависят от конструкции детали, например, наличия отверстий, плоскостей и т.п. Суммарный коэффициент технологичности идеальной конструкции равен единице (k_T=1). Если коэффициент технологичности конструкции равен меньше единицы (k_T<1), программа указывает на элементы конструкции детали, которые можно было бы изменить с целью повышения её технологических свойств.

Результатом работы программы является отчет о проведении оценки технологичности детали (рис.3).

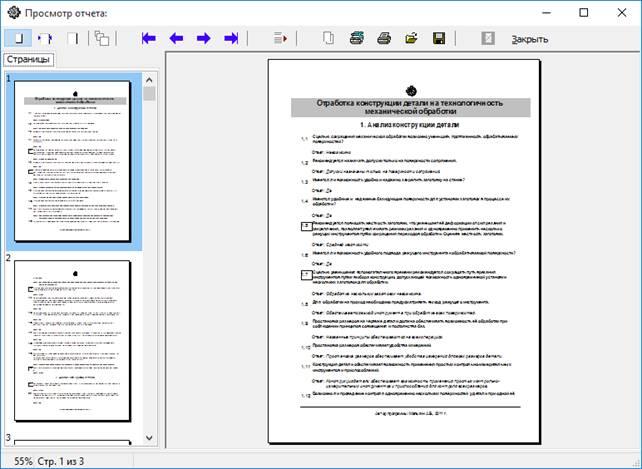

Рис. 3. Формирование отчета

Программу можно рекомендовать для использования конструкторами и технологами предприятий, а также в учебных заведениях при изучении машиностроительных дисциплин.

Литература

1. Технологичность конструкции изделия: Справочник/ Под общ. ред. Ю. Д. Амирова. - 2-е изд., перераб. и доп. —М.: Машиностроение, 1990. — 768 с.
