Магистрант Хамитов Н.О.,
д.г-м.н., профессор Есимов
Б.О.
РГП «Южно-Казахстанский государственный университет
им. М. Ауезова», Казахстан, г. Шымкент
ИСЛЕДОВАНИЕ
ГЛИН БЕРЕЗОВСКОГО МЕСТОРОЖДЕНИЯ С ЦЕЛЬЮ ИСПОЛЬЗОВАНИЯ ИХ В ПРОИЗВОДСТВЕ КЕРАМОГРАНИТА
Производство
строительных материалов – важная стабильно растущая отрасль экономики
Казахстана. Приоритетность данного сектора определяется возможностями развития
и реализации отечественной продукции на рынках стран макрорегионаи наличием
собственной сырьевой базы и потенциалом казахстанских предприятий.
Особую актуальность имеет максимально возможные приближения источников
сырья природного и техногенного месторождения к предприятиям изготовителя
керамических изделий. Практическая реализация этого эффекта в производстве
керамических изделий может быть достигнута путем использования местного сырья,
низкосортных глин и отходов промышленности при сокращении расхода дефицитных
высокосортных глин и плавней являющимся в основном дальнепривозным.[1].
К 2020 году планируется 80 % потребности строительных материалов
производить внутри страны, а 20 % экспортировать от их
объема производства в секторе строительства и строительных материалов [2].
Керамогранитая плита была
и остается одним из самых популярных и востребованных отделочных материалов.
Березовское
месторождение, расположено в Келлеровском районе
Северо-Казахстанской области. Генетически оно связано с наиболее мощным из
месторождений каолинов и огнеупорных глин. Глинозем оказывает наибольшее
влияние на свойства керамических изделий и является важнейшей составной частью
глины. Чем выше содержание глинозема, тем выше пластичность и огнеупорность
глины. Рентгенофазовым анализом в качестве глинистых минералов обнаружены
каолинит, гидромусковит, монтмориллонит (рисунок 1).

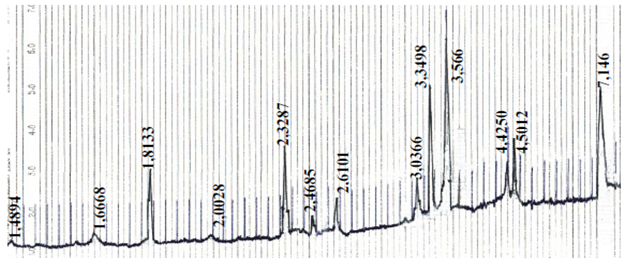

Рисунок
1. Рентгенограмма необогащенных глин месторождения Березовское
На
рентгенограмме фиксируются: каолинит (d/n=7,146; 3,566; 2,3287; 1,4894;
4,4250), монтмориллонит (d/n=4,5012; 3,0366; 2,6101), кварц (d/n=3,3498; 1,8133; 2,4685; 1,6668;
2,0028).
Для
проведения лабораторных исследований отобрана партия технологических проб
березовских глин с карьера, отбор средней пробы для физико-механических и
керамических исследований произвели квартованием.
Гранулометрический
состав необогащенных глин месторождения Березовское приведены в таблице 1, химический
состав в таблице 2, а также керамические показатели в таблице 3.
Таблица 1. Гранулометрический
состав глин Березовского месторождения
|
Размер фракций, мм |
Более 3 |
3-2 |
2-1 |
1-0,5 |
0,5-0,25 |
0,25-0,1 |
Менее 0,1 |
|
Содержание,
% по массе |
1,2 |
0,14 |
0,24 |
0,06 |
0,1 |
0,6 |
97,66 |
Таблица 2 - Химический
состав глин Березовского месторождения
|
Содержание
оксидов, % по массе |
|||||||
|
SiO2 |
Al2О3 |
Fe2О3 |
TiO2 |
К2О + Na2О |
CaO |
MgO |
ппп |
|
53-59 |
32 |
0,8 |
0,64 |
0,7 |
- |
0,7 |
14 |
Таблица 3. Керамические
показатели глин Березовского месторождения
|
№ |
Основные
показатели |
Величина |
|
1 2 3 4 5 6 7 8 9 |
Число пластичности Механическая прочность на изгиб в
сухом состоянии, МПа (кг/см2) Температура спекания, 0С
Степень спекания (водопоглощение образца без признаков пережога), % по
массе Огнеупорность, 0С Формовочная влажность, % по массе Коэффициент чувствительности к
сушке Воздушная усадка, % Интервал спекания, 0С |
- 15,8 - 1,9 МПа - 1150-1250 - 4-5 - 1700 - 22-23 % - 0,49 -6,0 % -150-200 |
Литература
1. Государственная
Программа индустриально-инновационного развития Республики Казахстан на 2015–2019 годы. Астана, 2014. – 135 с.
2. Послание
Президента РК – Лидера нации Н.А.Назарбаева народу Казахстана. Стратегия
«Казахстан-2050» – Новый
политический курс состоявшегося государства. Астана, 2012. – 31 с.
