А.Н. Подобрий, В.В. Тимирзянов

Модель ПостроениЯ интернет пространства в закрытой корпоративной среде

Работа проектной организации связана с выпуском конкурентоспособной продукции высокого качества и в заданные сроки. Эти цели не могут быть достигнуты при информационной изоляции корпоративных сегментов организации. Для успешной и эффективной работы конструкторам и разработчикам необходимо быть в курсе технических новинок, разработок конкурентов и предпочтений потребителей. Так же необходимо получать актуальную справочную информацию по техническим характеристикам используемых в работе элементов. Информационное пространство организации включает внутренние системы автоматизации и внешние источники данных. Одним из основных внешних источников информации является сеть Интернет. Наличие интернета на рабочем месте сотрудника значительно упрощает и ускоряет доступ ко всем справочным, информационным и новостным материалам, которые требуются ему в процессе работы [1].

Специфика работ многих проектных организаций, связанных с разработкой специализированных систем, в том числе оборонной направленности имеет свои ограничения. К корпоративному сегменту сети таких организаций государственными структурами предъявляются повышенные требования надежности и защищенности от внешних и внутренних воздействий. В связи с этим локальная сеть бывает закрытой и сотрудники организации не имеют возможности выхода в сеть Интернет со своих рабочих мест. Использование сети Интернет возможно лишь с отдельных (изолированных) автоматизированных рабочих мест или вовсе отсутствует у ряда сотрудников.

Сотрудники, работающие в закрытом сегменте сети, вынуждены затрачивать рабочее время для получения доступа к внешним информационным ресурсам. Одним из решений данной проблемы является регулярная загрузка востребованных веб ресурсов и размещение их в корпоративном хранилище предприятия с предоставлением доступа к информации и интеграции информационных объектов с используемыми автоматизированными системами [2].

На основании описанной проблемы можно сделать вывод, разрабатываемая система должна работать в рамках корпоративного портала. Информацию хранить в корпоративном хранилище, а поиск по данным осуществлять с помощью развернутой в корпоративной сети системы полнотекстового поиска. Для внедрения загруженных зеркал в информационное облако организации необходимо организовать единые DNS имена, которые будут доступны пользователю в корпоративной сети по аналогии с сетью Интернет. Такое решение позволит организовать удобный доступ к сайтам и автоматически делать перекрестные ссылки, если сайты были изначально ими связаны.

Основными элементами системы являются объекты Интернет (И), шлюз передачи данных (Ш) и информационное пространство предприятия (ИП).

В объекте И будем рассматривать следующие атрибуты:

<И>::=<ВР^K><Ф^J>,

где ВР^K – наборы информационных веб-ресурсов,

Ф^J – наборы файлов, из которых состоит веб-ресурс.

Атрибутами информационного пространства предприятия являются [1]:

<ИП>::=<АС^J><ИС^L><КП><КХ^X><О><ВС><ППС>,

где АС – автоматизированная система,

ИС – инструментальная среда,

КП – корпоративный портал,

КХ – корпоративное хранилище,

О – облако,

ВС – веб-сервер,

ППС – полнотекстовая поисковая система.

ППС включает в себя файловое хранилище (F), коммуникатор связей (К), генератор индексов (L).

Объект шлюз передачи данных (Ш) включает в себя атрибуты:

<Ш>::=<ПД><ОД><УШ>,

где ПД – модуль передачи данных,

ОД – модуль обработки данных,

УШ – модуль управления шлюзом.

<ПД>::=<УЗ><УС><Н><УА><Z>,

где УЗ – модуль управления загрузкой,

УС – модуль управления потоком скачивания,

H – программу HTTRACK,

УА – модуль управления архивированием,

Z – программу архиватор 7-zip.

<ОД>::=<ПН><ПЛ>,

где ПН – модуль переноса информации с сервера на съемный диск,

ПЛ – модуль переноса информации со съемного диска в локальную сеть.

Модуль управления шлюзом может быть представлен в виде веб интерфейса, позволяющего проводить контроль, настройку и редактирование параметров [3].

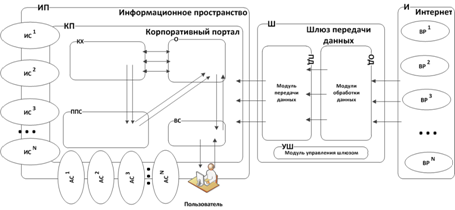

Общая схема модели системы представлена на рисунке 1.

Рис. 1. Модель построения системы зеркалирования

Наборы файлов веб ресурсов {Ф^J}с помощью шлюза передачи данных Ш переносятся в информационное пространство предприятия ИП, сохраняются в корпоративном хранилище КХ и обрабатываются полнотекстовой поисковой системой ППС. Результаты обработки данных сохраняются в едином информационном облаке предприятия О и затем предоставляются пользователям средствами веб интерфейса ВС [4].

Практическая реализация программного комплекса заключается в создании механизмов скачивания и переноса данных из сети Интернет в корпоративную сеть предприятия, создание веб-формы управления и настройки системы полнотекстового поиска на индексацию скаченных ресурсов.

В процессе реализации системы должны быть реализованы следующие модули:

- модуль управления загрузками – позволяющий загружать информацию из внешних источников.

- модуль управления потоков скачиваний – отвечающий за многопоточную загрузку информацию.

- модуль управления потоками архивирования.

- модуль распространения данных с компьютера, подключенного к сети Internet в корпоративное пространство организации.

- интерфейс пользователя для просмотра загруженной информации.

Заключение

Предложенная в статье модель описывает автоматизированный процесс загрузки информации из информационных ресурсов сети Интернет в информационное облако предприятия. Предлагаемые модули для реализации позволяют обеспечить многопоточность и круглосуточный мониторинг данных. Система зеркалирования позволяет организовать единое пространство доменных имен за счет настроек шлюза данных, IIS и DNS серверов, что позволит обращаться к загруженным ресурсам в корпоративной сети по адресам идентичным адресам в сети Интернет.

Реализация описанной выше системы предоставит сотрудникам организации возможность использования в своей работе данные из внешних источников, не покидая своих рабочих мест, а так же гарантирует устранение опасности использования доступа к Интернету не по назначению, заражения вирусами и шпионскими программами.

Список литературы

1. Маклаев В.А., Подобрий А.Н., Соснин П.И. О подходе к интеграции информационных ресурсов в проектировании семейства автоматизированных систем // Научно-технический журнал «Автоматизация процессов управления». – Ульяновск, типография ФНПЦ ОАО НПО «Марс». 2013. №3. стр. 52-60.

2. Подобрий А.Н., Борисова Е.В. О подходе к созданию полнотекстовой поисковой системы в проектной организации. –Ульяновск: УлГТУ, 2015.– 412 с.

3. Маклаев В.А., Подобрий А.Н., Соснин П.И., Алексейчик В.В. Модель унифицирующей интеграции информационных ресурсов межтехнологического обмена // Научно-технический журнал «Автоматизация процессов управления». – Ульяновск: типография ФНПЦ ОАО НПО «Марс». 2013. №4. стр. 50-56.

4. Ефремов Д.Е., Перцев А.А., Подобрий А.Н. Подход к формированию отказоустойчивой облачной инфраструктуры проектной организации. XI международная научно-практическая конференция «Фундаментальная и прикладная наука», Англия (30.10 – 07.11 2015 года)
