СХЕМЫ АВТОМАТИЗАЦИИ ПОВТОРНОГО ИСПОЛЬЗОВАНИЯ СБРОСНЫХ ВОД РИСОВЫХ СИСТЕМ

В решении зерновой проблемы значительное место занимает производство риса. Среди риса сеющих зон видное место занимает и Казахстан.

В настоящее время в Казахстане общая площадь орошаемых земель под рисом превышает 90 тыс. га и размещены они в основном в долинах рек Сырдарья. В связи с этим в число первоочередных проблем является эффективное использование водных ресурсов. Одним из перспективных путей решения этой проблемы является повторное использование дренажно-сбросных вод.

Необходимость использования этих вод связана со всевозрастающим дефицитом оросительной воды, что наиболее остро проявляется в периодически отмеченные маловодные годы. Повторное использование сбросной воды с рисовых полей особенно целесообразно в связи с тем, что сброс воды с рисовых систем составляет более 50% от водозабора. Процесс повторного использования довольно сложен, особенно сложен он на системах с сильными начальными засолениями, повышенными температурами, что характерно для аридной зоны (бассейны р. Сырдарьи, Или и др.) где средняя минерализация оросительной воды доходит до 1,5 г/л.

По данным А.Н. Костюкова воды, содержащие более 1 грамма солей на литр воды, представляют опасность для орошения. Однако ограниченное количество пресной воды в аридной зоне вызывает необходимость использования непосредственно этих вод для орошения.

При этом, как показатели более поздние исследования (Стеблера А.Г; Рау, А.Н. Антипова Каратаева и Г.М Кадера. Госдепартамента США), вода с минерализацией до 2,0 г/л является пригодной для орошения. Воду с большей минерализацией также можно использовать, предварительно смешивая ее с пресной водой. Вторым важным фактором влияния на урожай риса является температура воды в чеках.

Следовательно, при повторном использовании дренажно-сбросных вод большое значение имеет подготовка воды и оперативный контроль за ее качеством. Поскольку минерализация и температура сбросной воды меняется как в течение суток, так и вегетационного периода, необходимо все время регулировать процентное соотношение дренажное-сбросной и пресной воды перед повторном ее использовании.

Повторное использование дренажно-сбросных вод осуществляется водоподъемом их из коллекторно-сбросной сети. Для подъема ее из коллекторно-сбросной сети (к.с.с) рисовых оросительных систем на сегодня используется насосные станции с электрическими дизельными приводами. Такая технология сопряжена с энергетическими затратами и мало заложена вследствие особенностей рисовых оросительных систем (сосредоточенность объектов водоподъёма, сложные условия эксплуатации и т.д)

В качестве примера можно привести территорию Кызыл-Кумского массива, где наиболее приемлемым оказался открытый горизонтальный дренаж, совмещенный со сбросной сетью.

Вода поступает из картавых сбросов, дрена-собирателей и коллекторов в два магистральных коллектора – Восточный и Западный.

Ввиду того что уклон местности больше допустимого, на них построены перепады: на Восточном – два и на Западном – один.

С целью обеспечения технологического процесса в строгом соответствии с технологическими требованиями, повышения производительности труда, повышения эффективности использования водных ресурсов процесс повторного использования дренажно-сбросных вод должен быть автоматизирован.

Учитывая особенности коллекторно-сбросной сети и сооружения на ней объектов автоматизации (пространственная рассредоточенность, удаленность от источников электроснабжения, наличие гидравлической энергии потока и др.), наиболее перспективным является решение задачи автоматизации повторного использования дренажно-сбросных вод на базе гидравлической энергии потока.

В данной работе освещается технология и схемы автоматизации повторного использования дренажно-сбросных вод. Суть технологии сводится к смешиванию минерализованной и нагретой в чеке струйной воды опресненной более холодной водой коллекторно-сбросной сети и частичной подаче ее гидро действующими установками в картовый ороситель для повторного использования.

Предлагаемые технологические схемы повторного использования сбросных вод с автоматизацией технологических процессов приведены на рисунках 1 и 2.

Вода от агрегатов водоподъёмной установки (НГТВУ) поступает в отводящий канал, который заканчивается под разделительным узлом, состоящим из регулятора уровня верхнего бьефа и регулятора, управляемого по сигналу датчика степени минерализации, установленного в нижнем бьефе.

Система регулирования работает следующим образом.

При увлечении концентрации солей в воде, подаваемой на орошение и измеряемой датчиком степени минерализации, уменьшается подача повторно-используемой воды за счет сработки регулятора.

Уменьшение потребления солевой сбросной воды на орошение вызывает возрастание уровня, срабатывание регулятора верхнего бьефа в отводящем канале и сброс излишков отработанной воды. (рис.2).

Вода от гидроподъёмной установки (НГТВУ) поступает в аккумулирующую емкость, к которой примыкает подводящий канал с оросительной водой, на подводящем канале установлен регулятор, управляемый датчиком уровня воды в аккумулирующей емкости.

Для регулирования подачи пресной воды в аккумулирующей емкости необходимо регулировать ее степень подачи, поэтому в голове оросителя устанавливается регулятор уровня нижнего бьефа.

Необходимость в регулировании подачи возникает тогда, когда меняется солевой состав воды из коллекторно-сбросной сети во времени. Для регулирования расхода воды в канал, подающий воду на орошение, на выходе из аккумулирующей емкости устанавливается водослив, который обеспечивает потребный расход по плану водопользования.

Система регулирования работает следующим образом. Когда минерализация воды в коллекторе находится в пределах нормальной, то вода в отводящий канал подается гидроподъемной установкой, в работу включается датчик уровня воды, который обеспечивает требуемый расход. Если минерализация подаваемой с коллектора воды выше нормы, срабатывает датчик степени минерализаций и открывается регулятор подводящего канала. Минерализация воды устанавливается в пределах нормы и вода подается на рисовые поля.

В случае повышение уровня в аккумулирующей емкости выше критической вода распределяется по рисовым чекам.

Этот способ позволяет поддерживать в отводящем канале критической вода распределяется по рисовым чекам.

Этот способ позволяет поддерживать в отводящем канале требуемой степень минерализации при незначительном использовании оросительной воды.

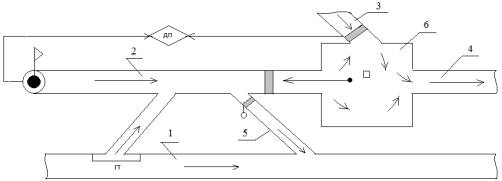

НГТВУ-низконапорная гидротаранная водоподъемная установка; ДП-диспетчерский пункт; 1-коллектор; 2-отводящий канал; 3-картовый ороситель; 4-ороситель; 5-сбросной канал; 6-аккумулирующая емкость.

Рисунок-1. Технологические схемы автоматизации скважин вертикального дренажа и повторного использования сбросных вод

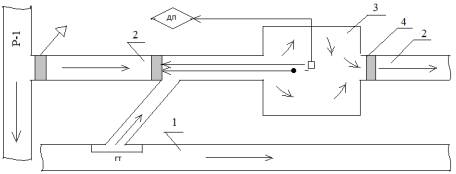

1-коллектор; 2-ороситель; 3-аккумулирующая емкость; 4-сифон.

Рисунок-2. Технологическая схема автоматизации повторного использования сбросных вод

Отличительной особенностью 2-ой схемы автоматизации повторного использования от 1-ой является отсутствие скважины вертикального дренажа, требующей дополнительных энергетических затрат, обратного сброса излишков отрабатываемой воды, что является нежелательным.

Аккумулирующая емкость заполняется за счет одного регулятора, поэтому колебания уровня в ней уменьшаются и для оросителя дополнительно сглаживается водослив.

Для случаев катастрофического переполнения аккумулирующей емкости предусмотрен сифон, сбрасывающий излишки воды в ороситель и пропорционально распределяющий ее по рисовым чекам.

Ожидаемая область применения этих схем автоматизаций на рисовых оросительных системах повторное использование сбросных вод для орошения.

Предлагаемая технология и схемы автоматизации повторного использования сбросных вод на орошение позволит значительно повысить вод обеспеченность рисовых чеков, урожайность риса повысить производительность труда, обеспечивать разгрузку коллекторно-дренажной сети, исключить потребность в дополнительной энергий, обеспечить высокие показатели качества процесса.

Литература

1. Бочкарев Я.В. Гидроавтоматика в орошении. -М.: Колос, 1978.-188с.

2. Бочкарев Я.В., Овчаров Е.Е. Основы автоматика и автоматизации производственных процессов в гидромелиорации. - М.: Колос, 1981.-335с.

3. Зайцев В.Б. Рисовая оросительная система - М.: Колос, 1975.-352с.

4. Дементьев В.Г. Орошение. - М.: Колос, 1979.-303с.

5. Новая техника в эксплуатации оросительных систем Средней Азии и Казахстана: Сб. науч. Тр. КАЗНИИИВХ. -Ташкент, 1978.-35с.

6. Даркенбаев Е.Д. Совершенствование средств автоматизации водо распределения с гибкими рабочими органами в низовом звене рисовых оросительных систем. - Алматы.1995.-200с.
