Метод контролю вологості капілярно-пористих і

сипких матеріалів

Сучасні високочастотні діелектрометричні методи покладені в основу побудови вологомірів капілярно-пористих матеріалів [1,2,3,4,5]. Вони мають непогані метрологічні характеристики (час одного виміру – 0,5…1 с, абсолютна похибка – 0,5…1%), яка не завжди вдовольняє потреби користувачів. Досить велика похибка обумовлена тим, що відсутня точна математична модель вологості від інформативних параметрів первинного перетворювача. Її приблизний характер обумовлений наявністю коефіцієнтів пропорційності, які визначаються експериментальним шляхом і для різних матеріалів різні. Неабияку долю в сумарну похибку вносить неоднорідність капілярно-пористих матеріалів.

В [6] описаний високочастотний метод контролю вологості, який використовує вимірювальний перетворюч (рис.1) із послідовно з’єднаних зразкового конденсатора і давача Д ємнісного типу.

Рис.1. Еквівалентна схема вимірювального перетворювача вологості

в електричний сигнал

За умови стабілізації напруги , ємність знаходиться за виразом (1):

(1)

де – коефіцієнт пропорційності (визначається експериментально);

– напруга на зразковому елементі;

– фазовий зсув між напругами і .

За твердженням авторів вологість може бути визначена з виразу:

, (2)

де – ще один коефіцієнт пропорційності, який також визначається експериментально і для різних капілярно-пористих матеріалів буде різним.

Основним недоліком вказаного методу є необхідність визначати експериментально коефіцієнти пропорційності та , що не дозволяє вимірювати вологість із високою точністю.

В основу проведеного дослідження [7] покладена задача зменшення похибки за рахунок того, що додатково вимірюється струм зразкового елемента та відносна діелектрична проникність матеріалу і знаходиться значення, яке безпосередньо визначається через вимірювані величини без коефіцієнта пропорційності, та не залежить від пористості і об’ємної маси.

На рис.2, а наведена еквівалентна схема послідовного кола із ємнісного давача вологості і зразкового елемента, а на рис.2, б – його векторна діаграма.

Використовуючи виміряні фазовий зсув та струм, що протікає через зразковий елемент, знаходимо струм діелектричних втрат та ємнісний струм вологого матеріалу з діаграми рис.2, б:

Як перша, так і друга складові струму залежать від вологості досліджуваного капілярно-пористого матеріалу.

Знаходимо їх відношення , значення якого також буде залежати від вологості, а також від масової долі вологи та сухого залишку у вологому капілярно-пористому матеріалі.

а) б)

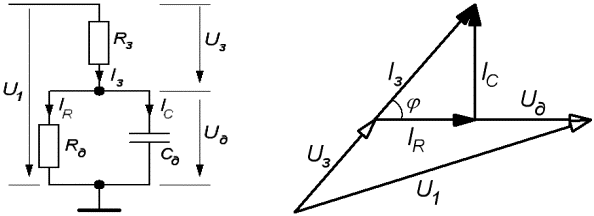

Рис.2. Еквівалентна схема послідовного кола із ємнісного давача вологості і зразкового елемента (а) та його векторна діаграма (б)

Від масової долі вологи і сухого залишку у вологому капілярно-пористому матеріалі буде залежати також значення відносної діелектричної проникності цього матеріалу.

З огляду на це, можна скласти систему рівнянь, яка характеризує вологий капілярно-пористий матеріал:

(3)

де – відношення струму діелектричних втрат до ємнісного струму сухого залишку;

– відношення струму діелектричних втрат до ємнісного струму вологого матеріалу;

– відношення струму діелектричних втрат до ємнісного струму води;

– відносна діелектрична проникність сухого залишку;

– відносна діелектрична проникність вологого матеріалу;

– відносна діелектрична проникність води.

Розв’язуючи систему (3), знаходимо відношення :

. (4)

Оскільки за визначенням вологість – це:

то, домноживши вираз (4) на 100, одержимо значення вологості у відсотках:

. (5)

Висновок

Розроблений метод дозволяє одержати аналітичний вираз залежності вологості із діелектричними параметрами вологого матеріалу і сухого залишку та інформативними параметрами вимірювального перетворювача без знаходження коефіцієнтів пропорційності, що полегшує процес калібрування вологомірів, а також зменшує похибку вимірювання.
