К.т.н., доц.
Прохоров С.Г., магистрант Кузин А.С.
Пензенский
государственный университет
Архитектуры
и строительства, Россия
Новые
трубы для внутридомовых газопроводов
New pipes for domestic pipeline
Аннотация. Изложены данные о состоянии
внутридомовых газопроводов России. К вниманию представлены современные материалы
для труб, использующихся за рубежом, и перспектива их применения в нашей стране.
Abstract. Set out data about the condition of the intrahouse gas pipelines of
Russia. To the attention of the modern pipe materials, used abroad, and the
prospect of their application in our country.
Ключевые слова: природный газ, сжиженный газ, коррозия, стальные трубы,
многослойные металлополимерные трубы, полиэтилен, медные трубы, гофрированные
трубы.
Keywords: natural gas, liquefied petroleum gas, corrosion, steel pipe,
multi-layer metal-polymeric pipes, polyethylene and copper pipes, corrugated
pipes.
В настоящее время
актуальной задачей является обеспечение безопасности и надежности эксплуатации
газового оборудования в жилых зданиях. Доказательством тому служат
статистические данные по авариям и инцидентам, произошедшим в РФ при
эксплуатации внутридомового газового оборудования.
Одним из важнейших
факторов, объясняющих низкий уровень безопасности при эксплуатации газового
оборудования, является то, что массовая газификация в нашей стране пришлась на
вторую половину XX века. Из этого следует, что в ближайшие два десятилетия
ожидается сплошной выход газопроводов из эксплуатации в связи со сверхнормативным
возрастом (износом).
Один из путей решения
данной проблемы – применение труб из альтернативных материалов, обладающих
более высоким уровнем надежности.
Традиционно в России
для строительства внутренних газопроводов используются стальные трубы. За время
эксплуатации были выявлены следующие недостатки:
- коррозионные
повреждения;
- утечки газа из разъемных соединений;
- трудоемкость монтажа;
- высокие капитальные вложения.
На сегодняшний день
данная проблема актуальна, т.к. уровень
газификации природным и сжиженным газом довольно высок. Кроме того, в данный
момент активно развивается строительство коттеджей. Все это свидетельствует о значительном
объеме работ по монтажу внутридомовых газопроводов.
Многослойные металлополимерные трубы
Многослойные
металлополимерные трубы являются основным материалом для строительства инженерных
систем за рубежом. Благодаря высокой стойкости к влиянию высоких давлений и температур
в ряде зарубежных стран успешно применяются многослойные трубы из сшитого
полиэтилена, армированные алюминием, и соединительные детали специальной
конструкции.
Многослойные трубы
обладают высокой стойкостью к электрохимической коррозии, высокой механической
прочностью, практически не проницаемы для газа, морозостойки, гидравлически
гладки, легко и быстро монтируются.
Основой трубы является
слой полиэтилена PE-Xc или полиэтилена средней
плотности PE-MDXc, который осуществляет
прочностные функции. Средний слой выполняет антидиффузионные и стабилизирующие
функции, изготавливается из алюминиевой фольги. Наружный слой исполняет
защитные и антикоррозионные функции, производится из полиэтилена высокой
плотности. Клеевые промежуточные слои, обеспечивающие адгезию, расположены
между слоями.
Рис.
1 – Конструкция многослойной трубы
Соединения многослойных труб
выполняются методом прессового обжатия. Надежность и герметичность соединения
многослойных труб обеспечивается путем аксиальной запрессовки пресс-втулкой,
надвигаемой на фитинг.
Для внедрения
многослойных труб в процесс газификации зданий в РФ необходима разработка новых
нормативных документов, требований по проектированию, монтажу и эксплуатации
газопроводов и газоиспользующего оборудования.
Медные
трубы
Медные газопроводы уже несколько
десятилетий пользуются большой популярностью в странах Европы.

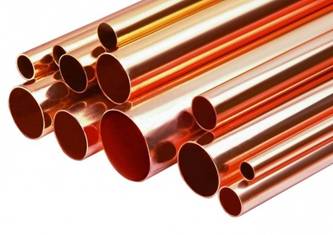

Рис.
2 – Медные трубы (внешний вид)
Многих подкупает эстетическая
привлекательность газопровода, который гармонично вписывается в интерьер
помещения. Так же это объясняется свойствами и характеристиками меди:
- пластичность (большая по сравнению
со сталью);
- высокая коррозийная устойчивость;
- простота монтажа;
- продолжительный срок эксплуатации;
- системная унификация.
Наиболее распространенные способы
неразъемных соединений – капиллярная пайка, прессование, сварка.
Гофрированные трубы из
нержавеющей стали
Еще один перспективный материал для
использования в системах газоснабжения – гофрированные трубы из нержавеющей
стали. Данные трубы были изобретены в Японии в конце прошлого столетия. В
настоящее время они широко применяются в США, Японии и ряде других стран для
монтажа внутридомовых газопроводов.

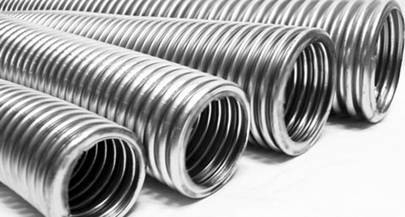

Рис.
3 – Гофрированные трубы из нержавеющей стали (внешний вид)
Гофрированные трубы гибки и
эстетичны. Так же одним из достоинств является простота монтажа (без применения
специального оборудования).
Их изготавливают из нержавеющей стали
со специально подобранными пропорциям легирующих элементов (хрома, никеля и
углерода). За счет этого получается продукт, которому не страшна коррозия.
Для соединений применяют латунные фитинги,
состоящие из накидной
гайки, тела фитинга, стопорного кольца и
силиконовой прокладки.
В России они не получили
распространения в силу достаточно высокой стоимости и отсутствия нормативных
документов по их использованию.
