Соборницкий В.И., Павлюс С.Г., Папанова И.И., Замурников В.М.

Украинский государственный химико-технологический университет

СРАВНИТЕЛЬНАЯ ОЦЕНКА ИНДУКТИВНОСТЕЙ

 ШИН И ПРОВОДОВ

         Индуктивность, а также индуктивное сопротивление,  проводов и шин в системах электроснабжения  является важным параметром, влияющим на перенос электроэнергии и передачу сигналов по проводам линии. Величина индуктивности зависит от многих факторов, в частности, от геометрии проводов (шин) и частоты переменного тока [1].

         На рис. 1 представлены зависимости индуктивности сплошных токопроводов круглого и квадратного сечения от частоты и площади поперечного сечения.

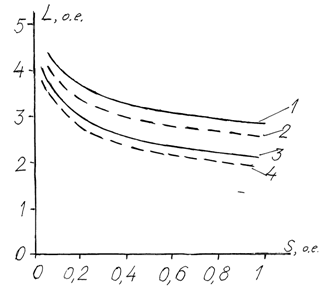

Рис. 1. Зависимости индуктивности (L) от частоты (f) и площади поперечного сечения (S) в относительных единицах: 1, 2 – провода квадратного сечения; 3, 4  - провода круглого сечения

         Индуктивность проводов круглого сечения меньше чем квадратного примерно на 20%. При значительном  возрастании  частоты ( кривые 2 и 4) величина L  уменьшается приблизительно на 10%.

         При закалке изделий в индукционных печах, а также в печах диэлектрического нагрева,  применяются частоты порядка сотен килогерц. В радиотехнике для передачи сигналов используются сверхвысокие частоты. Поскольку при этом существенное влияние оказывает поверхностный эффект, токопроводы выполняются полыми.

         Речь о том, что при больших частотах толщина поверхностного слоя в проводнике (t) обратно пропорциональна частоте:



                                                        t = 503 ,



 здесь ρэ – удельное электрическое сопротивление провода, Ом·м; μ – относительная магнитная  проницаемость материала.

         В данном случае наружная площадь поперечного сечения остается постоянной, увеличивается площадь внутренней полости и уменьшается товщина стенок t. Площадь токопроводящей поверхности при t → 0 уменьшается до нуля.

         Индуктивность провода при переходе от сплошного провода к полому при уменьшении толщины стенки до t → 0 снижается примерно на 28%.

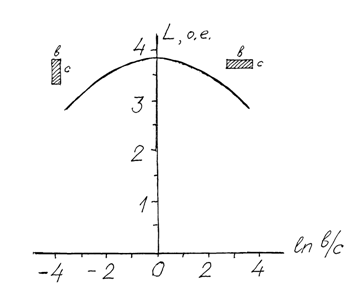

Рис. 2. Зависимость индуктивности шин от расположения в пространстве



         При условии постоянства токопроводящей поверхности увеличиваются наружная площадь поперечного сечения и внутренняя площадь полого сечения, а t уменьшается. В этом случае снижение индуктивности станет более существенным.

Индуктивность шин прямоугольного сечения не зависит от вертикального или горизонтального расположения шины (рис. 2), однако, по сравнению с квадратной шиной (ln b/с = 0), она примерно на 30% меньше.

Отмеченное уменьшение индуктивности токопроводов при различных конфигурациях их поперечного сечения приводит к снижению индуктивного реактивного сопротивления и реактивной мощности. Как следствие, возрастает коэффициент мощности и возрастает эффективность всей системы электропотребления.



Литература



1.    Варьирование геометрическими параметрами шин с  целью уменьшения их индуктивности. В.И. Соборницкий, С.Г. Павлюс, И.И. Папанова, В.М. Замурников. «Оралдык гылым жаршысы»  № 29 160), Казахстан, 2016, с. 77-81.
