Уточнение к
расчёту ленточно-колодочных тормозов
Ленточно-колодочные тормоза применяют в машинах с тяжелым
режимом работы (экскаваторы, лебедки бурового оборудования, шахтные подъемные
машины и т.п.). В этих тормозах накладки изготовляют в виде отдельных
жестких колодок, прикрепленных к
относительно гибкой стальной ленте, которую при расчетах можно считать не
деформируемой.
В справочной литературе и диссертациях приводятся, по
крайней мере, три формулы, дающие существенно различные величины отношений
натяжений набегающей и сбегающей ветвей ленты при реальном числе накладок.
В [1] при жестком креплении колодок отношение натяжения в
набегающей ветви Тнб к натяжению в сбегающей Тсб
рекомендуется определять по следующей формуле:
(1)
Где α0=α(1-1/n) –
угол обхвата лентой шкива, измеряемый между линиями шкива, соединяющими центры крайних колодок с центром
шкива; n – количество колодок; α - полный угол обхвата.
В (2) эта формула
имеет вид:
(2)
Где β - угол
между осями смежных колодок (при одинаковой длине колодок равен центральному
углу, образуемого колодкой).
В (3) это отношение
записано в виде:
(3)
Очевидно, что
формулы (1) и (3) предполагают колодку абсолютно гибкой, что в конечном
результате приводит к формуле Эйлера (3).
Отношения Тнб/Тсб , полученные по формулам (1),(2),(3)
при α=270⁰; μ=0.4 и процентные
расхождения с (3) в зависимости от числа накладок приведены в таблице 1.
Таблица
1
Отношения
Tнб/Тсб в зависимости от
количества колодок
и процентные расхождения с (3)
n |
Тнб/Тсб (1) |
%% |
Тнб/Тсб (2) |
%% |
Тнб/Тсб (3) |
5 |
4.52 |
31.4 |
5.53 |
16.0 |
6.58 |
10 |
5.45 |
17.3 |
5.79 |
12.0 |
|
15 |
5.81 |
11.8 |
5.98 |
9.1 |
|
20 |
5.99 |
9.1 |
6.11 |
7.2 |
Цель исследования установить отношение натяжения в
набегающей ветви к его величине в сбегающей с учетом, что колодка абсолютно
жесткая на изгиб.
Представим одну колодку в виде, показанном на рис. №1.
Сила прижатия колодки , приведенная к ее середине
составит:
Для нахождения закона распределения нормальных усилий по
высоте колодки найдем распределённое давления на катет y
элементарного сектора с углом
(4)

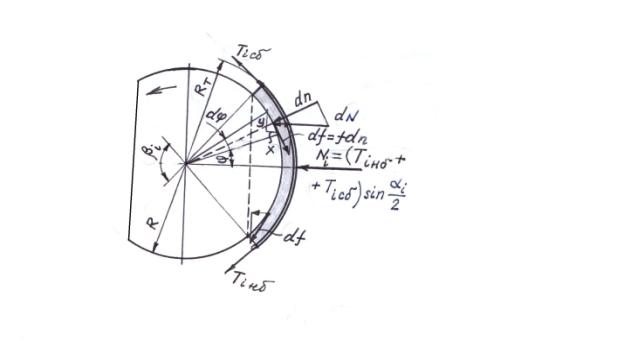

Рис
1. Схема к определению нормального давления колодки на тормозной шкив.
Поскольку:
y=Rcosφ dφ (5)
то давление на этот катет
(6)
Интеграл выражения (5) в пределах угла обхвата βi дает полную величину нормального давления колодки на
тормозной шкив
(7)
Таким образом, при известной силе в точке сбегания сила
нормального давления i-той колодки на шкив
составит:
(8)
а усилие в точке набегания:
(9)
или:
(10)
При условии, что Тiнб=Т(i+1)сб и при равенстве углов
обхвата каждой колодкой шкива равным β, числе колодок n,
получим:
(11)
Отношения Тнб/Тсб, полученные по
формуле (11) приведены в таблице 2.
Таблица 2
Отношения Тнб/Тсб в зависимости от количества колодок и
процентные расхождения с (3), полученные по формуле (11)
n |
Тнб/Тсб (11) |
%% |
5 |
5.87 |
10.8 |
10 |
6.40 |
2.7 |
15 |
6.50 |
1.2 |
20 |
6.54 |
0.7 |
Отметим, что расхождения с (3) приведены чисто условно.
Анализ полученных формул и результатов вычислений
отношений Тнб/Тсб позволяет
сделать такие выводы и предложения:
-формулы (1), (2) и (11) дают одинаковые отношения Тнб/Тсб при числе колодок n ≥
50;
-формула (11), полученная из условия абсолютной жесткости
колодки на изгиб наиболее точно отвечает постановке задачи;
-при расчете ленточно-колодочных тормозов необходимо пользоваться формулой (11).
