Высоковольтная
электропроводность и динамика постактивационной релаксации твердого электролита NaH2PO4
С.М.Гаджиев1,2
, О.М.Шабанов1, А.С.Гаджиев1, С.С.Алиева1,
Г.С.Эфендиева1
Россия, 1Дагестанский
государственный университет
2Дагестанский
государственный институт народного хозяйства
Исследование ионного
транспорта в кристаллах дает ценную информацию о связи строения и свойств
веществ, динамике процессов в твердом теле и на поверхности. В последнее время
интенсивно развивается ионика твердого тела, и имеется
большое количество надежных экспериментальных данных по локальной динамике,
транспортным и структурным свойствам ряда электролитов. Благодаря селективному
транспорту протонов многие протонные твердые электролиты
(ПТЭ) уже нашли практическое применение в качестве мембран электрохимических
устройств: топливных элементов, водородных насосов и сенсоров,
электролизеров для получения водорода, мембранных реакторов (де)гидрирования
углеводородов, электрохромных дисплеев и т.д.. Развитие водородной энергетики требует создания новых материалов и новых
технологий, отвечающих комплексу требований. Одним из эффективных путей
является направленное изменение свойств индивидуальных ПТЭ воздействием высоковольтными
импульсными разрядами (ВИР) [1]. Поэтому представляет интерес изучение характера высоковольтного
конденсированного разряда в твердых электролитах гидро- и дигидрофосфатов
щелочных металлов, которые имеют более низкую температуру перехода в
высокопроводящую фазу по сравнению с гидросульфатами щелочных металлов. В данной
работе исследована высовольтная электропроводность твердого электролита NaH2PO4.
Эксперименты проводились по методике,
описанной в работах [2,3]. На образцы подавались прямоугольные импульсы с
фронтом 109 В/с. Осциллографирование процесса разряда осуществлялось
с помощью цифрового импульсного запоминающего двухканального осциллографа
АКТАКОМ АСК-3106 с выходом на ЭВМ. Низковольтная электропроводность до и после
подачи высоковольтных импульсов измерялась с помощью измерителя иммитанса Е7-23
на частоте 10 кГц. Эксперименты проводились при
температурах 319, 333 и 360 К. Эти температуры значительно меньше температуры
разложения соли с образованием пирофосфата натрия (433 К). При температуре 319
К не удалось доводить электропроводность соли до насыщения, так как при импульсе
напряжения выше 1,4 кВ образец пробивался. При напряжении амплитудой 1,0 кВ
рост проводимости при 319 К составил 20,6 % и такое активированное состояние сохраняется
часами. Полученные экспериментальные результаты зависимости относительного
изменения проводимости NaH2PO4 от
напряженности электрического поля (НЭП) при температурах 333 и 360 К приведены
на рис.1.

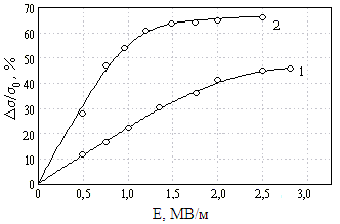

Рис.1. Зависимость относительного изменения
проводимости NaH2PO4 от НЭП:
1-333; 2-360 К.
Из рис.1 видно, что с ростом НЭП
электропроводность электролитов возрастает и достигает насыщения (предельного
значения). Относительное изменение (рост) проводимости с ростом температуры в
дигидрофосфате натрия увеличивается, как и в ранее исследованных нами гидросульфатах
щелочных металлов [3]. При температуре 360 К оно достигает 66 %, что
значительно меньше, чем в гидросульфатах ЩМ (более 300 %), но температура
фазового перехода в свехпроводящее состояние в них значительно меньше (более
1000), что немаловажно при их использовании в различных
технологических процессах.
Наведенная СЭП избыточная
проводимость в этих электролитах также сохраняется длительное время. Наибольшее изменение наведенной избыточной проводимости
наблюдается в начальный момент времени после высоковольтных разрядов. Через 2 –
3 минуты релаксационные кривые подчиняются кинетическому уравнению первого
порядка. На линейном участке релаксационных кривых методом наименьших квадратов
вычислено время релаксации избыточной проводимости. В пределах ошибок
эксперимента при усреднении наблюдаемых колебательных флуктуаций оно не
зависело от амплитуды импульсного напряжения, а определялось температурой
электролита. Результаты расчета приведены в таблице 1. Время релаксации
избыточной проводимости дигидрофосфата натрия несколько раз превышает времени
релаксации всех до сих пор исследованных солей (например, [3]).
Таблица 3. Время релаксации проводимости
дигидрофосфата натрия.
|
Электролит |
Т, К |
tср ×10-5, с |
d, % |
|
NaH2PO4 |
333 |
1,56 |
5,4 |
|
360 |
2,07 |
5,5 |
Процесс активации ПТЭ гидро- и дигидрофосфатов натрия, в основном, обусловлен двумя причинами: ростом подвижности носителей заряда за счет снятия релаксационного торможения и увеличением концентрации носителей заряда за счет разрыва Н – связей. В работах [3,4] показано, что вклад других возможных причин, приводящих к росту проводимости электролита не является существенным. Время релаксации избыточной проводимости в ПТЭ дигидрофосфате натрия значительно превышает таковое в исследованных до сих пор гидросульфатах щелочных металлов.
Работа выполнена при финансовой поддержке
РФФИ (гранты № 11-08-00316-а и № 12-03-96500 р_юг_а).
Литература
1. Гаджиев С.М., Присяжный В.Д. //В сб.: Ионные расплавы и твердые электролиты. – Киев, 1986. Вып. 1. - 21-31 с.
2. Гаджиев С.М., Шабанов О.М., Магомедова А.О., Джамалова С.А. // Электрохимия.
2003. Т. 39. № 10. – С. 1212.
3. Гаджиев С.М., Шабанов О.М., Салихова А.М., Гаджиев
А.С., Джамалова С.А., Эфендиева Г.С. 4 // Электрохимия. 2009. Т. 45.
№ 2. – С. 215-220.
4. Шабанов О.М., Гаджиев С.М. //Расплавы. -1990. -№ 2. -С.49-56.
