География и геология / Техника и технология геологоразведочных работ

Аспирант Нгуен Х.Б.

Д.г.-м.н. Исаев В.И.

Томский политехнический университет, Россия

НЕФТЯНЫЕ КОЛЛЕКТОРЫ ФУНДАМЕНТА ЦЕНТРАЛЬНОГО СВОДА МЕСТОРОЖДЕНИЯ БЕЛЫЙ ТИГР

Объектом изучения является месторождение Белый Тигр, расположенное в Кыулонгской впадине на шельфе Вьетнама. Здесь на коллекторы фундамента пробурено около 150 скважин, которые дают 85% общей добычи нефти. Геологический разрез месторождения представлен докайнозойскими кристаллическими породами фундамента и преимущественно терригенными породами осадочного чехла. Суммарная толщина вскрытых образований фундамента по вертикали достигает 1990м, осадочного чехла – 4740м (рис. 1). Большинство скважин на Белом Тигре, пробуренных на фундамент, являются высокодебитными (дебиты порядка 1000 т/сут). Нижняя граница залежи не установлена. Нефтесодержащими являются трещиноватые коллекторы.

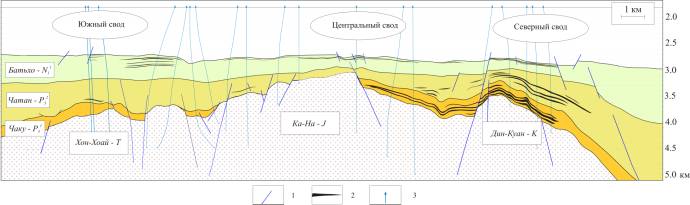

Рис. 1. Схематический геологический разрез месторождения Белый Тигр: 1 – тектоническое нарушение; 2 – залежь УВ осадочного чехла; 3 – скважина

Характеристика пористости пород фундамента. Гранитоидные коллекторы по преобладающему типу пустотного пространства деляться на три основных типа [1]. К трещинному типу относятся коллекторы с хорошо развитой микро- и макротрещиноватостью, которая обычно уверенно фиксируется на кривых электрического сканирования (FMI, ARI) и акустического каротажа (АК) по сильному затуханию волн Стоунли. Каверновая и структурная пустотности имеют подчиненное значение. К каверново-трещинному типу пустотности относятся коллекторы, в которых пустотность представлена микро и макрокавернами, микротрещинами и крупными порами, в той или иной степени связанными между собой. Трещинная пустотность имеет подчиненное значение. Коллекторы этого типа имеют повышенную общую пустотность (К_п.об) по нейтрон-нейтронному (ННК) и гамма-гммма (ГГК) каротажам. По АК они выражены повышением интервального времени, до 210–215 мкс/м. Породы с блоковой пустотностью обладают относительно небольшими ФЕС и по своим характеристикам близки к коллекторам с межзерновой пустотностью. Для этого типа коллекторов характерны линейная связь К_п.об с интервальным временем по АК, относительно низкие значения пористости по ННК и ГГК.

Методы ГИС и их интерпретация при изучении разреза фундамента. Первая группа методов ГИС относится к методам литологии и пористости. Это акустический и радиоактивны каротажи. Методика комплексной интерпретации данных методов литологии и плотности заключается в том, что с помощью математической модели при определении пористости К_п.об можно исключить влияние литологического состава пород. Определяется состав минералов и соотношения между ними.

Вторая группа - методы изучения трещиноватости пород - включает методы удельного сопротивления (боковой каротаж) и сканирования. Методы, входящие во вторую группу, позволяют выявить зоны дробления, трещиноватости и определить трещинную пористость, параметры трещин. Электрическое сканирование, выполненное приборами FMI фирмы Шлюмберже, достигается регистрацией плотности электрического поля с высоким дискретным разрешением (2,5 мм) и используется для создания образа (image) проводимости стенок скважины. Выделение трещин основано на изменении проводимости трещин относительно вмещающих пород. Применяется акустический сканирующий каротаж аппаратурой DSI с записью поперечной, продольной и волн Стоунли. Наличие открытой трещины в скважине ведет: 1) к ослаблению амплитуды волны Стоунли; 2) к отражению волны Стоунли.

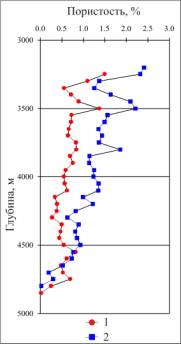

Рис. 2. Изменения с глубиной осредненной по 50-метровым интервалам вторичной пористости (К_пвт): 1 – по результатам интерпретации FMI; 2 – по результатам интерпретации ГИС

Результаты исследования пористости пород-коллекторов фундамента. Явная закономерность изменения (уменьшения) значения вторичной пористости c глубиной, как по FMI таки по ГИС, демонстрируется рис. 2. Приведены осредненные результаты интерпретации по 17 скважинам в пределах Центрального свода месторождения. Хотя видна большая разница значений вторичной пористости по FMI и по ГИС, однако две кривые изменения пористости по глубине достаточно уверенно коррелируют. Результаты интерпретации данных FMI не полностью отражают величину трещинной пустотности.

Определения проницаемости коллекторов. Дебиты скважин тесно связаны с проницаемостью. Этот вывод хорошо согласуется с фактическими данными. Установлена тесная прямая корреляционная связь удельных дебитов (G) работающих интервалов в породах кристаллического фундамента и проницаемости (К_пр), определенной по результатам гидродинамических исследований скважин. Коэффициент корреляции R=1,00. Поэтому для создания интерпретационно-прогностической базы ГИС построена зависимость G от геофизических параметров пустотности К_п.об, К_пвт (рис. 3). Для построения зависимостей использованы результаты комплексной интерпретации данных методов ГИС и результаты 23-х испытаний 84-х работающих интервалов кристаллического фундамента в 16-ти скважинах Центрального свода.

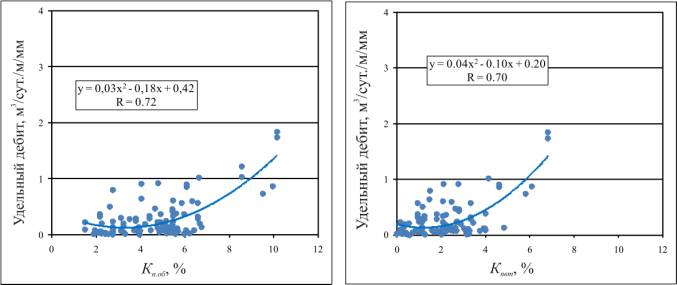

Рис. 3. Кросс-плоты и зависимости удельных дебитов (G) работающих интервалов в породах кристаллического фундамента от геофизических параметров пустотности К_п.об, К_пвт . Количество определений дебитов N=106

Литература:

1. Son P.X., Quy H.V., Nhan D.D. Basroc 3.0 – A special software for processing wireline log in fractured basement // Fractured basement reservoir. – Ha Noi: Science and Technics Publishing House, 2006. – pp. 459–467.
