ТЕПЛОВОЙ ПОТОК НЮРОЛЬСКОЙ МЕГАВПАДИНЫ И СТРУКТУР ЕЕ ОБРАМЛЕНИЯ



Актуальность. Территория исследований (рис. 1) – сосредоточение основных нефтепромыслов Томской области. Здесь распространены баженовская (повсеместно) и тогурская (зонально) нефтематеринские толщи, резервуары в отложениях осадочного чехла и фундамента, что и определяет нефтегазоносность района.

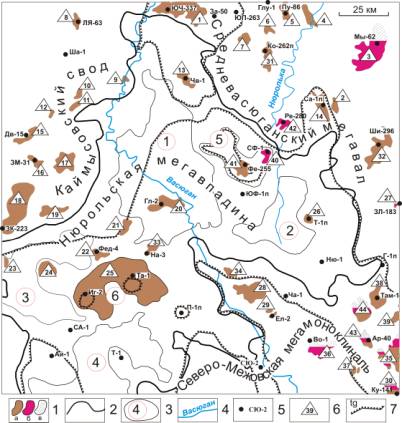

Рис. 1. Схема нефтегазоносности Нюрольской мегавпадины и структур ее обрамления: 1 – месторождения: а – нефтяное; б – конденсатное; в – газовое; 2 – граница Нюрольской мегавпадины ; 3 – структура III порядка и ее номер; 4 – речная сеть; 5 – исследуемая скважина и ее условный номер; 6 – условный номер месторождения; 7 – граница зоны распространения тогурской свиты.  Структуры  III порядка: 1 – Кулан-Игайская впадина; 2 – Тамрадская впадина; 3 – Осевой прогиб; 4 – Тамянский прогиб; 5 – Фестивальный вал; 6 – Игольско-Таловое куполовидное поднятие



Последняя оценка ресурсов углеводородного сырья Томской области была выполнена на основе методов сравнительной геологической аналогии (под руководством А.Э. Конторовича, 2001). Предстоящая оценка ресурсов будет выполняться на генетической основе с использованием модели термической истории материнских отложений.

Одним из основных факторов, определяющих термический режим материнских отложений, интенсивность нефтегенерации, является плотность глубинного теплового потока [3 и др.]. Цель наших исследований – восстановить площадное распределение плотности теплового потока.

Методика исследований. Применена компьютерная технология [1] палеотектонических реконструкций и палеотемпературного моделирования осадочных бассейнов. Палеотемпературное моделирование включает решение обратных задач нестационарной геотермии с подвижной границей – расчет значений теплового потока из основания. Решены обратные  задачи геотермии в моделях распространения тепла 39 глубоких скважин (рис. 1).

Исходные данные. Для решения обратной задачи геотермии использованы как замеры пластовых температур, полученные при испытаниях скважин, так и палеотемпературы, рассчитанные [2] по отражательной способности витринита (ОСВ)   R°vt (табл.)

№ п/п

Условный номер скважины

Пластовые температуры

Температуры по ОСВ

Интервал, м

Температура, ºС

Глубина, м

R0vt, %

Палеотемпература, ºС

1

Ай-1

2156

67

2700

0,62

96

862

31

3150

0,76

115

2

Во-1

2400-2406

74

2882

0,67

102

2650-2660

80

2991

0,70

106

3

Глу-1

2569-2574

100

2539

0,76

115

2613

0,76

115

4

Гл-2

2928-2950

108

-

-

-

2932-2948

107

2962-2967

107

5

Дв-15

2689-2692

83

2684

0,59

92

2682-2684

89

2686

0,58

91

6

Ел-2

2632-2640

84

-

-

-

2650-2657

85

7

ЗМ-31

2713-2718

85

2706

0,58

91

2713

0,59

92

8

ЗК-223

2756-2759

92

2746

0,59

92

2748-2753

92

9

ЗЛ-183

2660-2664

95

-

-

-

10

Иг-2

2750-2823

92

2800

0,70

106

2760-2773

90

2740-2773

95

11

Ко-262п

2584-2593

90

-

-

-

12

Ку-141

2753-2763

84

2661

0,67

102

2660-2662

82

2676

0,68

104

2791-2795

86

13

ЛЯ-63

2476-2483

95

-

-

-

14

Мы-62

2368-2380

84

2360

0,53

84

15

На-3

2885-2891

98

2917

0,76

115

3282

0,80

120

16

Ню-1

2499-2527

75

2700

0,52

83

2822

0,55

87

2892

0,58

91

2894

0,60

94

3089

0,59

92

3199

0,62

96

17

П-1п

2262-2295

71

2800

0,59

92

2325-2350

73

18

Пу-86

2630-2703

90

2677

0,76

115

19

Ре-280

2156-2178

67

2911

0,68

104

2318-2323

68

20

СА-1

2840-2850

94

-

-

-

3262-3310

113

21

СФ-1

3145-3165

123

-

-

-

3130-3145

118

22

СЮ-2

2674-2707

78

2800

0,59

92

23

Та-1

2798-2806

88

2760

0,59

92

2781-2787

88

24

Т-1

2442-2521

82

-

-

-

25

Там-1

2984-3008

100

2590

0,62

96

2936-2957

98

2754-2762

87

2682-2694

86

2593-2597

84

26

Т-1п

2853-2860

107

2885

0,73

111

27

Фед-4

2838-2842

92

-

-

-

3064-3095

99

28

Ча-1

2641-2647

88

2600

0,62

96

2645

0,70

106

2650

0,67

102

2734

0,73

111

29

Чв-1

2765-2772

97

2917

0,76

115

2744-2776

97

30

Ша-1

2494-2502

89

2452

0,59

92

2450-2468

87

31

Ши-296

2737-2748

105

2713

0,70

106

2704-2709

102

2473-2483

93

32

ЮЧ-337

2812-2820

103

-

-

-

2686-2707

98

33

ЮФ-1п

2790-2820

90

2843

0,67

102

2917

0,72

109

3059

0,70

106

34

Ар-40

-

-

2820

0,64

99

2890

0,65

100

2983

0,62

96

35

Г-1п

-

-

2874

0,80

120

36

За-50

-

-

2835

0,75

114

2840

0,80

120

37

Са-1п

-

-

2640

0,58

91

2962

0,73

111

38

Фе-255

-

-

2793

0,66

101

3122

0,80

120

3159

0,80

120

39

ЮП-263

--

-

2663

0,76

115

2707

0,76

115

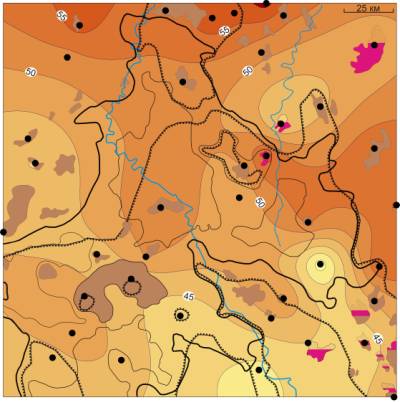

Рис. 2. Схематическая карта распределения значений плотности теплового потока из основания  Нюрольской мегавпадины (значения изолиний в мВт/м2). Остальные условные обозначения те же, что  на рис. 1



Результаты исследований представляются в виде карты распределения фундаментального геодинамического параметра -  плотности теплового потока из основания осадочного чехла (рис. 2).
