Франк Т., Темичев А.А., Малкова А.Д., к.т.н. Кычкин А.В.

Пермский национальный исследовательский политехнический университет, Россия

Автоматизированная настройка и конфигурирование системы мониторинга энергоданных

Мониторинг энергоданных означает постоянное измерение энергопотребления и сравнение показателей с поставленными оперативными целями. Операции мониторинга и измерения включает в себя:

1. постоянное проведение измерений важных источников энергопотребления;

2. выявление наиболее важных источников энергопотребления;

3. выполнение сравнения плановых и фактических показателей энергопотребления;

4. актуализация цели и осуществление постоянного мониторинга степени достижения целей.

Перечисленные выше требования можно исполнить с помощью инструментального средства JEConfig [1], предназначенного для настройки и конфигурирования параметров мониторинга энергоданных в системе My-JEVis компании Envidatec(Германия) [2]. JEConfig помогает пользователю настраивать, редактировать, создавать новые узлы в реестре, отражающие реальные объекты, будь то здания, данные, физические устройства. Кроме того JEConfig также осуществляет:

1. создание вычислений в Octava;

2. экспорт всего «Реестра» или «Определении» в виде файла CSV;

3. добавление и редактирование пользователей и групп;

4. управление правами доступа.

Рассмотрим пример конфигурирования системы мониторинга энергетического оборудования My-JEVis на примере создания узла данных и подключения устройства удаленной телеметрии энергетического оборудования VIDA350 [3].

1. Создадим новый узел Haus A , а в нем узел Equipment как показано на рис.1.

Рис.1. Узел «Haus A» в реестре узлов.

2. В узле Equipment создадим узел VIDA350 типа «VIDA350» и установим значения свойств [3] узла VIDA350 как показано на рис.2.

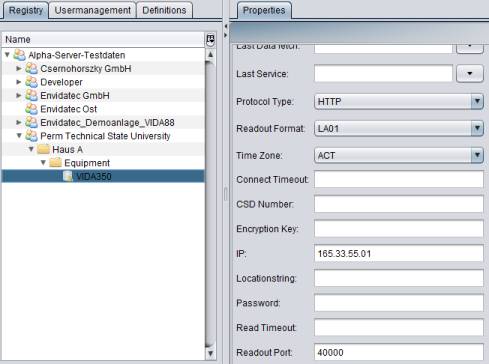

Рис.2. Свойства узла «VIDA350» в реестре узлов.

3. Создадим в узле VIDA350 дочерний узел с именем Query типа «Query». Узел имеет три свойства:

3.1. QueryMask - определяет какие части запроса должны быть соединены,

3.2. Timeend Mask-определяет формат представления даты и времени,

3.3. Timestart Mask-определяет формат представления даты и времени,

установим значения свойств узла как показано на рис.3.

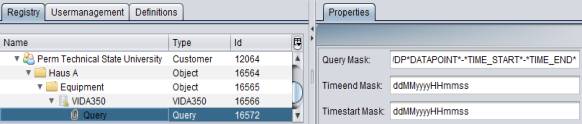

Рис.3. Свойства узла «Query» в реестре узлов.

4. Далее создадим в узле VIDA350 дочерний узел с именем Datapoint 9 типа «Datapoint». Созданный узел содержит следующие свойства:

4.1. «DSEQLink» - DSEQ ссылка. Связывает «Точку данных» с узлом-устройствомVIDA350 с помощью идентификатора реестра.

4.2. «Channel ID» - идентификатор канала. Подставляется в запрос как *DATAPOINT*, для считывания данных с конкретного канала устройства IDA350.

установим значения свойств узла как показано на рис.4.

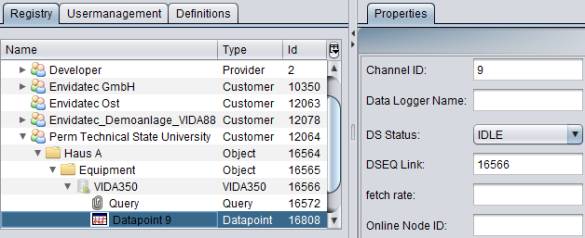

Рис.4. Свойства узла «Datapoint 9» в реестре узлов.

5. В узле Haus A создадим узел с именем Data. Далее в узле Data создадим узел с именем Energy Consumption, а в нем создадим узел с именем Samples типа «Online». Созданный узел требует обязательно установки следующих свойств:

5.1. «Datapoint ID» - идентификатор «Точки данных» в реестре,

5.2. «Sample rate» - период между измерениями. Должен быть равен аналогичному параметру в удаленном устройстве VIDA350,

5.3. «Period tolerance» - время максимально допустимого отклонения от «Sample rate», при котором данные будут восприняты корректно,

установим значения свойств узла как показано на рис.5

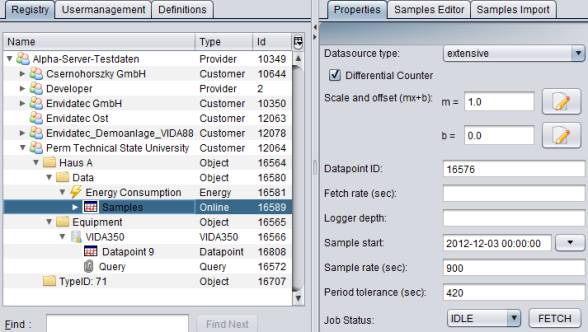

Рис.5. Свойства узла «Samples» в реестре узлов.

6. Конфигурирование закончено, система может принимать данные от устройства типа «VIDA350».

Таким образом, в результате выполнения всех этапов конфигурирования, система удаленного мониторинга My-JEVis начнет выполнение процесса периодического опроса удаленных ПЛК VIDA350 с целью получения данных о состоянии различного, территориально распределенного энергетического оборудования.

Литература:

1. Документация компании «ENVIDATEC» GmbH, [Электронный ресурс]: - URL: http://www envidatec.com

2. Франк Т. Практика энергетического менеджмента // Энергосбережение. 2006. № 3. Стр. 32-35

3. Темичев А.А., Кычкин А.В. Программный симулятор ПЛК VIDA350 системы энергоменеджмента. // Вестник ПГТУ. Электротехника, информационные технологии, системы управления. 2011. № 5. С. 210 – 220.
