Кочеткова М.В., Гусев Н.И., Снежкина О.В.

Пензенский государственный университет архитектуры и строительства,

Россия

Методы расчета желелезобетонных ростверков

под колонну, оприрающихся на сваи-стойки

Все научные разработки в области исследования ростверковых конструкций делятся на разработки в рамках Нормативной литературы и разработки, проводимые в области моделирования сопротивления ростверков. Нормативные методы расчёта базируются на балочной аналогии и являются приближёнными. Несмотря на замену СНиП 2.03.01-84 на СНиП 52-01-2003, существует проблемы при проектировании ростверков.

Согласно работе [2] расчет ростверков по прочности производят на продавливание ростверков колонной, на продавливание угловой сваей плиты ростверка по поперечной силе в наклонных сечениях и на изгиб ростверка.

Анализируя расчетные зависимости [2] ,можно сказать, что они не отражают физическую работу ростверка. Сомнительным является, например, почему в шестисвайном ростверке определяющим является расчет на продавливание угловой сваей, а в восьмисвайном – расчет на изгиб (рис.1).

а

б

- продавливание под колонной;

- продавливание угловой сваей;

- расчет по наклонному сечению;

- расчет на действие изгибающего момента

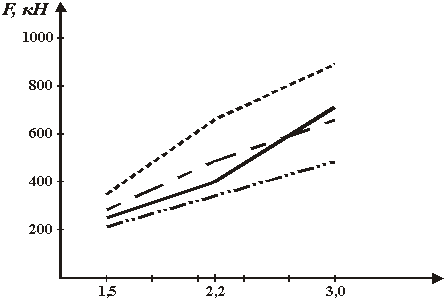

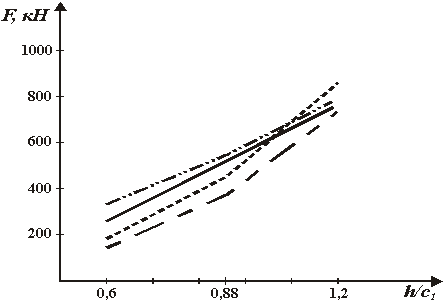

Рис. 1. Результаты расчетов по пособию к СниП 2.03.01_-84:
а – шестисвайного ростверка, сечение колонны 200´300, С₁ = 100 мм,
С₂ = 50 мм; б – восьмисвайного ростверка, сечение колонны 200´300,
со значениями С₁ = 250 мм, С₂ = 50 мм

В восьмидесятые годы была предложена каркасно-стержневая модель (КСМ) для коротких элементов, к которым, как потом выяснилось, можно отнести и ростверки. Создание этой модели позволило разработать новые методы расчетов, которые соответствовали бы напряжённо-деформированному состоянию исследуемых коротких элементов.

Основную роль в работе свайных ростверков под колонны играют главные сжимающие и растягивающие напряжения, которые концентрируются в наклонных сжатых бетонных полосах, идущие от колонны к сваям, и в горизонтальных растянутых арматурных поясах. Указанные участки образуют замкнутый контур, который можно представить в виде пространственной каркасно-стержневой модели (ПКСМ). Расчёт с использованием ПКСМ является наиболее перспективным, так как основан на копировании физического состояния ростверков и способен учитывать закономерности изменения разрушающей силы при изменении различных факторов.

Литература

1. СНиП 52-01-2003. Бетонные и железобетонные конструкции. Основные положения [Текст ] – М: ФГУП ЦПП, 2004.

2. Пособие по проектированию ростверков свайных фундаментов под колонны зданий и сооружений (к СНиП 2.03.01-84) [ Текст]. – М.: ЦИТП, 1985.

3. Кочеткова, М.В. Совершенствование методов расчёта многорядных свайных ростверков под колонны [ Текст] / М.В.Кочеткова, О.В.Снежкина, А.В.Корнюхин. – Пенза: ПГУАС, 2011. – 139 с.
