Современные информационные технологии/Программное обеспечение

к.т.н. Турганбай К.Е., магистрант К.А.Алдибекова

Евразийский технологический университет, Казахстан

Прошивка микроконтроллера PIC16F628A

Для программирования микроконтроллера необходим программатор и программная оболочка для него. Для программатора для PICмикроконтроллеров используется программная оболочка “PICkit 2 Programmer” [1].

При запуске программа производит опрос программатора и автоматически определяет тип программируемого микроконтроллера по идентификационным битам (так называемому device ID). Микросхемы семейства Baseline, а также микросхемы EEPROM и KeeLOG не имеют device ID. Чтобы программа смогла работать с этими микросхемами, нужно выбрать конкретное изделие через меню "DeviceFamily", рисунок 1.

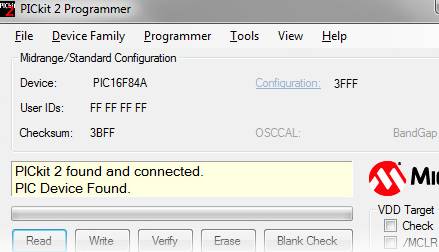

Рисунок 1 – Подключение устройства

Если появится картинка как на рисунке 2

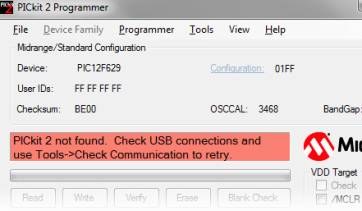

Рисунок 2 – Устройство не обнаружено

Необходимо проверить корректно ли подключенusb-кабель, и через меню "Tools" - "CheckCommunication" произвести переподключение устройства.

Открытие файла с прошивкой.

Чтобы записать программу МК в его память, необходимо выбрать в меню пункт "File" - "ImportHex", как на рисунке 3.

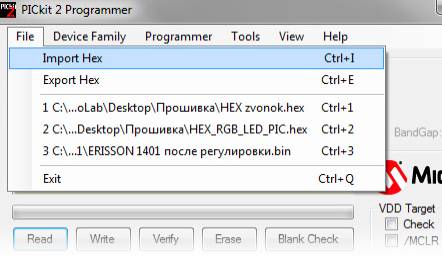

Рисунок 3 – Открытие Hex -файла

Затем выбрать в открывшемся окне нужный файл прошивки, пример указан на рисунке 4.

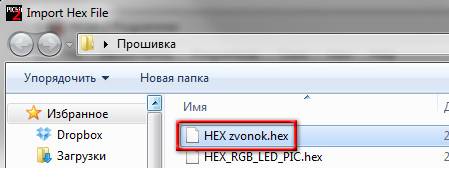

Рисунок 4 – Выбор нужного Hex - файла

После этого в окне памяти программ (ProgramMemory) и данных (EEPROM Data) отобразится содержимое .hex файла, как на рисунке 5.

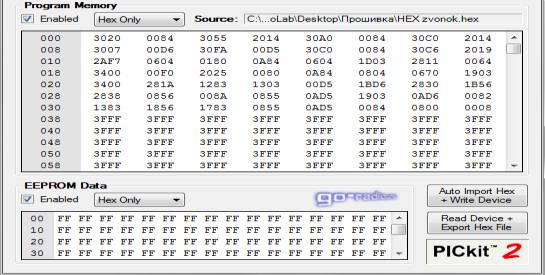

Рисунок 5 – Содержимое Hex - файла

Запись программы в МК.

Теперь можно программировать МК [2]. Для этого жмём кнопку "Write". Процесс записи занимает 3 - 5 секунд (рисунок 6).

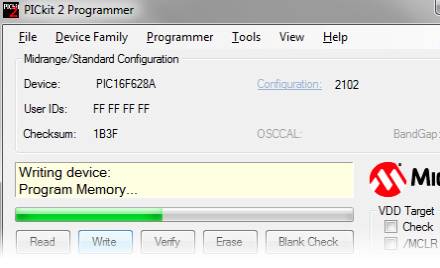

Рисунок 6 – Программирование МК

Об успешном выполнении процедуры записи уведомит надпись "ProgrammingSuccessful", как на рисунке 7.

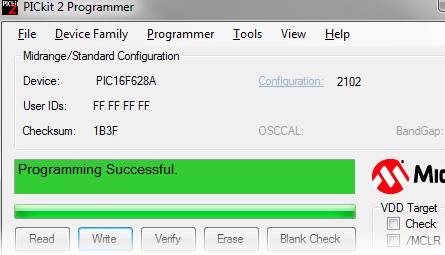

Рисунок 7 – Успешная запись данных на МК

Для большей уверенности можно провести процедуру проверки. При нажатии на кнопку "Verify" программа сравнивает данные hex-файла и данные, записанные в МК. Если верификация прошла успешно, то в окне сообщений появится надпись "VerificationSuccessful".

Если вы прошиваете микроконтроллеры PIC12F675, PIC12F629 и аналогичные с внутренним тактовым генератором, то при верификации может выскакивать ошибка [3]. Дело в том, что PICkit2 Programmer (версии 6.21) сохраняет калибровочную константу, а затем записывает её в последнюю ячейку памяти МК. Понятно, что исходный файл прошивки и записанные данные в памяти будут отличаться.

Литература:

1. Предко М. Руководство по микроконтроллерам. Том 1. / Пер. с англ. под ред.И. И. Шагурина и С.Б. Лужанского - М.: Постмаркет, 2001. - 416 с.

2. 9“PICkit 2 programmer ” инструкция по использованию программного продукта

3. Программируемые логические ИМС на КМОП-структурах и их применение. / П.П. Мальцев, Н.И. Гарбузов, А.П. Шарапов, А.А. Кнышев. - М.: Энергоатомиздат, 1998. - 158 с.
