УДК 645. 468: 684. 4

Курманбекова Э.Б., ассоц. Проф. ФСТИМ, МОК КазГАСА, г. Алматы.

Жанболатова Ж.Б., магистрант МТДО- 13(2), МОК КазГАСА, г.Алматы.

АНАЛИЗ И ИССЛЕДОВАНИЕ ПРОБЛЕМ ПРИМЕНЕНИЯ МЕХАНИЗМОВ ТРАНСФОРМИРУЕМОЙ МЕБЕЛИ.

В статье рассматривается основные проблемы механизмов трансформируемой мебели и решение проблем техническими способами.

Бұл мақалада түрлендірмелі жиhаздың құрылымының негізгі мәселесі мен оның техникалық шешімі қарастырылған.

The article discusses the main problems mechanisms of transformable furniture and the solving technical methods of problem.

Механизм трансформации для мебели состоит из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир с фиксирующим механизмом в виде подпружиненной планки с вырезом, шарнирно закрепленной на одном плече шарнира и упора в виде скобы, жестко закрепленной на другом плече шарнира. Вырез в планке закрывает подпружиненный флажок. К первому плечу шарнира шарнирно присоединен опорный рычаг и жестко прикреплен рычаг с установленным на нем консольно роликом с ребордой, который прокатывается по направляющей каркаса мебели.

Известен механизм трансформации для диванов типа “книжка” - механизм РТМ-08-150-65 ,состоящий из правого и левого шарнирно-рычажных механизмов. К плечам шарниров в виде косынок прикрепляются трансформируемые элементы мебели. Механизм содержит два рычага, нижние концы которых шарнирно закреплены на опорной планке, а верхний конец одного рычага шарнирно соединен с плечом шарнира трансформируемого элемента и соединен пружиной с опорной планкой, а верхний конец другого рычага соединен с осью вращения шарнира. Одно плечо шарнира, соединенное с рычагом имеет упор, а другое плечо имеет фиксатор в виде планки с вырезом, установленной на оси с возможностью поворота, и прижатой вырезом к упору пружиной.

Эта конструкция имеет следующие недостатки:

- при трансформировании мебели, в частности “Дивана” в “Кровать”, диван приходится отодвигать от стены из-за ограниченного перемещения по горизонтали трансформируемого элемента;

- ненадежность работы фиксирующего механизма при ослаблении пружины фиксатора, т.к. необходимо точно ориентировать паз планки относительно упора.

Наиболее близким техническим решением к предлагаемому изобретению является механизм трансформации “рак” ,состоящий из правого и левого шарнирно-рычажного механизма, содержащего шарнир, к плечам которого присоединяют трансформируемые элементы. Шарнир, в свою очередь, имеет фиксирующий механизм, содержащий планку, один конец которой шарнирно закреплен на одном плече шарнира, а другой конец планки, имеющей вырез для упора, прижимается пружиной кручения, установленной на оси вращения планки к этому упору, выполненному в виде скобы, жестко закрепленной на другом плече шарнира. На планке установлен качающийся на оси флажок с ограничителем, закрывающий вырез планки под собственным весом при дальнейшем складывании шарнира и, тем самым, позволяющий расфиксировать механизм при раскладывании[1].

Механизм содержит также два рычага, один из которых шарнирно соединен с плечом шарнира трансформируемого элемента, а другой рычаг соединен с осью вращения шарнира. Свободные нижние концы рычагов закрепляются шарнирно на каркасе мебели.

Недостатками прототипа являются:

1. В положении “кровать” рама спинки выходит за габариты основания (за заднюю стенку), т.е. при каждом раскладывании в положение “кровать” приходится диван отодвигать от стены или ставить диван к стене с зазором.

2. Не совсем надежная работа фиксирующего элемента, т.к. флажок, перекрывающий вырез планки под собственным весом, не всегда опускается из-за трения.

Задачей, на решение которой направлено изобретение, является устранение указанных недостатков, т.е. создание механизма трансформации для мебели более удобной и надежной конструкции, придающей мебели более широкие возможности при эксплуатации и создающей больший комфорт.

В результате решения этой задачи достигаются такие технические результаты, как:

1. Увеличение горизонтального перемещения трансформируемого элемента, позволяющее исключить зазор между мебелью и стеной.

2. Увеличение надежности фиксирующего механизма.

Технический результат достигается тем, что в механизме трансформации для мебели, состоящем из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир с фиксирующим механизмом, содержащим планку, один конец которой шарнирно закреплен на одном плече шарнира, имеющем отверстие для крепления элемента мебели, а другой конец планки, имеющий вырез для упора, прижимается пружиной кручения к этому упору, выполненному в виде скобы, жестко закрепленной на другом плече шарнира, имеющем также отверстия для крепления другого элемента мебели, и флажок с ограничителем, шарнирно установленный на планке, закрывающий ее вырез, и присоединенный шарнирно к первому плечу шарнира опорный рычаг, согласно изобретению к этому плечу шарнира жестко прикреплен рычаг, на конце которого консольно на оси установлен ролик с ребордой в качестве подвижной опоры на направляющую каркаса мебели, позволяющий осуществлять поворот этого плеча шарнира в горизонтальное положение при трансформации, а флажок фиксирующего механизма имеет пружину, которая прижимает его ограничитель к планке.

Такой существенный отличительный признак, как “к первому плечу шарнира жестко прикреплен рычаг, на конце которого консольно на оси установлен ролик с ребордой в качестве подвижной опоры на направляющую каркаса мебели, позволяющей осуществлять поворот этого плеча шарнира в горизонтальное положение при трансформации”, обеспечивает такой технический результат, как увеличение горизонтального перемещения трансформируемого элемента, позволяя тем самым, например, спинке дивана опускаться в горизонтальное положение, не задевая стену.

Такой существенный отличительный признак, как “флажок фиксирующего механизма имеет пружину, которая прижимает его ограничитель к планке”, - дает такой технический результат как увеличение надежности срабатывания фиксирующего механизма, обеспечивая долговечность и удобство работы механизма трансформации в целом [2].

На чертежах представлен механизм трансформации для новой конструкции.

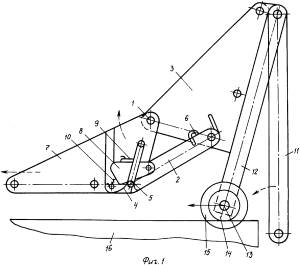

На фиг.1 показан механизм трансформации для мебели, его левый шарнирно-рычажный механизм в зафиксированном положении (“диван”) - вид сбоку.

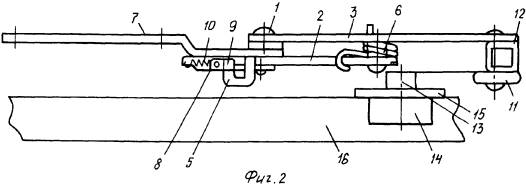

На фиг.2 - механизм трансформации для мебели - вид сверху.

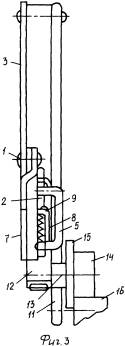

На фиг.3 - механизм трансформации для мебели - вид спереди.

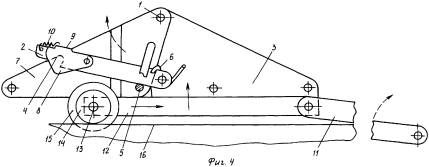

На фиг.4 - механизм трансформации для мебели в разложенном горизонтальном положении (“кровать”).

Механизм трансформации для мебели, состоящий из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир 1 (см. фиг.1, 2, 3, 4) с фиксирующим механизмом, содержащим планку 2, один конец которой шарнирно закреплен на одном плече 3 шарнира 1, имеющем отверстие для крепления элемента мебели, а другой конец планки 2, имеющий вырез 4 для упора 5, прижимается пружиной кручения 6 к этому упору 5, выполненному в виде скобы, жестко закрепленной на другом плече 7 шарнира 1, имеющем также отверстия для крепления другого элемента мебели. На планке 2 шарнирно установлен флажок 8 с ограничителем 9, который прижимается пружиной 10 к планке 2 и закрывает ее вырез 4. К первому плечу 3 шарнира 1 присоединен шарнирно опорный рычаг 11 и жестко прикреплен рычаг 12, на конце которого консольно на оси 13 установлен ролик 14 с ребордой 15 в качестве подвижной опоры на направляющую 16 каркаса мебели (не показан), позволяющий осуществлять поворот этого плеча шарнира в горизонтальное положение (см. фиг.4) при трансформации.

При раскладывании механизма трансформации для мебели в положение “кровать” (см. фиг.1 и 4) приподнимают и перемещают на себя плечо 7 шарнира 1, имеющее отверстие для крепления элемента мебели. При этом ролик 14 с ребордой 15, установленной консольно на оси 13 на конце рычага 12, прокатывается по направляющей 16 каркаса мебели, а опорный рычаг 11, шарнирно закрепленный одним концом на плече 3 шарнира 1, а другим концом на каркасе мебели, опускает это плечо 3 в горизонтальное положение. Вырез 4 планки 2 фиксирующего механизма выходит из зацепления с упором 5, а пружина 10 прижимает флажок 8 упором 9 к планке 2 и закрывает вырез 4. Затем опускают до горизонтального положения элемент мебели, прикрепленный к плечу 7 шарнира 1, при этом упор 5 в виде скобы, жестко закрепленный на этом плече 7, проскальзывает по флажку 8 и планке 2, не входя в зацепление с вырезом планки 2.

В положении “диван” с фиксацией шарнирно-рычажного механизма трансформируют механизм в обратном порядке. Поднимают плечо 7 шарнира 1 за прикрепленный к нему элемент мебели (см. фиг.4). При этом упор 5, проскальзывая по планке 2, доходит до флажка 8, отжимает его при помощи пружины кручения 6 и заходит в зацепление с вырезом 4 планки 2. Затем плечо 7 с элементом мебели опускают вниз, при этом упор 5 толкает планку 2, которая перемещает плечо 3 с закрепленным на нем рычаге 12 с роликом 14 по направляющей 16 каркаса мебели. Реборда 15 ролика 14 предохраняет механизм от перекоса. При дальнейшем перемещении опорный рычаг 11 поднимает плечо 3 с закрепленным элементом мебели.

Механизм трансформации мебели этой конструкции позволит создавать мебель большого ассортимента более удобную, комфортную и надежную.

Механизм трансформации для мебели, состоящий из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир с фиксирующим механизмом, содержащим планку, один конец которой шарнирно закреплен на одном плече шарнира, имеющем отверстие для крепления элемента мебели, а другой конец планки, имеющий вырез для упора, прижимается пружиной кручения к этому упору, выполненному в виде скобы, жестко закрепленной на другом плече шарнира, имеющем также отверстия для крепления другого элемента мебели, и флажок с ограничителем, шарнирно установленный на планке, закрывающий ее вырез, и присоединенный шарнирно к первому плечу шарнира опорный рычаг, отличающийся тем, что к этому плечу шарнира жестко прикреплен рычаг, на конце которого консольно на оси установлен ролик с ребордой в качестве подвижной опоры на направляющую каркаса мебели, позволяющий поворот этого плеча шарнира в горизонтальное положение при трансформации, а флажок фиксирующего механизма имеет пружину, которая прижимает его ограничитель к планке.

Исходя из всех перечисленных недостатков, взятых из давних видов трансформируемой мебели, в данное время в ходе статьи были освоены новые виды механизмов трансформируемой мебели, которые используются в частности во всех крупных мегаполисах.

Специальные оборудования предназначенные для трансформируемой мебели, как правило не используется для стандартной мебели, так как имеют различные функции. Основные функции оборудования, трансформируемая часть, должна перемещаться плавно и безопасно, также должна быть достаточно упругой, чтобы противостоять силам при участии его регулярном использовании.

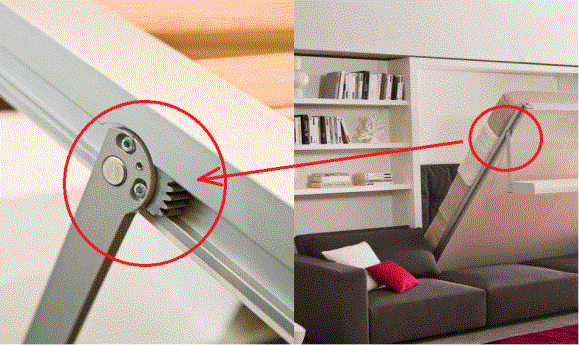

Специальные комплектующие . Одним из примеров специальных механизмов является рисунок отмеченная красным кругом, которая показана на рисунке 1.

Рис.1.

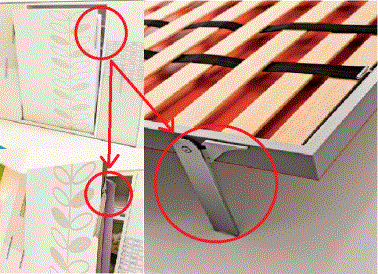

Это тип механизма установленный по бокам кровати, которая соединяет полку(ножку) и каркас кровати. Особенностью этого устройства является предметы на полке, которые остаются на месте, когда полки перемещается вверх или вниз. Полки могут быть также использованы в качестве ног, когда кровать находится в использовании, как это показано на рисунке 2. Также, на рисунке 3 показан другой тип специальных механизмов, который расположен на шкаф- кровати.

Рис.2.

Это система автоматической блокировки , которая находится между зазорами рамы и кровати , с тем чтобы дать всему предмету мебели чистый взгляд. Функцией этого специального оборудования является обеспечение безопасности после преобразований, когда пользователь захочет расположить кровать обратно в рамку , то небольшая ручка будет автоматически заблокирована на рамку . За счет этих функций , этот тип механизма не только должен иметь возможность для облегчения сборки и гладких преобразований, но также должен быть достаточно стабильной противостоять силам , участвующих в ее регулярном использовании [3].

Рис.3.

Рассмотрим раздвижные системы трансформируемого стола, которая показана на рисунке 4. Этот вид стола в компактной форме поставляется в различных конструкциях . Эта система в основном поддерживает систему скольжения , что делает возможным для стола, который будет расширен и вытащил обратно . Система раздвижных механизмов обычно скрыты внутри стола, так чтобы стол обладал чистым внешним видом. Для того чтобы продлить стол, насколько это возможно , проектировщик комбинирует вместе многочисленные раздвижных штук систем.

Рис.4.

Стол на рисунке 4 может быть продлен от 43см до 292см, что обеспечивает множество возможностей длины стола.

При использовании трансформируемой мебели, особое внимание нужно уделить механизмам трансформации, так как одним из проблем в применении трансформируемой мебели является механизмы. Прочность и мягкость в использовании механизмов может послужить удобством для дальнейшего его применения.

Литература

1. Патент № RU 2357635 « Механизм трансформации для мебели».

2. Изд.552, каталог ОЗМФ www.ozmf.ru/images/552.

3. Shiyao Wang. An analysis of transformable space saving furniture.- WOOD 493, A Report Submitted in Partial Fulfillment of the Requirements for the Degree of Bachelor of Science in Wood Products Processing .In The Faculty of Forestry, April 8,2013.
