ОСОБЕННОСТИ ИЗМЕНЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ дисперсионно-твердеющеГО сплавА 47хнм ПРИ ЗАКАЛКЕ И СТАРЕНИИ

Введение

Никель-хромовый аустенитный сплав 47ХНМ обладает высокой коррозионной стойкостью, низким температурным коэффициентом модуля упругости, немагнитностью, малым упругим гистерезисом и упругим последействием, высокой усталостной прочностью и используется в промышленности не только как пружинный материал [1], но и в качестве элементов конструкции ядерных и термоядерных реакторов [2].

Ранее в [3] подробно рассмотрено влияние температуры закалки, времени выдержки под закалку и скорости охлаждения на фазово-структурное состояние сплава 47ХНМ.

Задача, поставленная в настоящей работе, состояла не только в изучении структурно-фазовых превращений и свойств сплава 47ХНМ, но и в том, чтобы показать конкретные пути реализации полученных результатов на повышение технологической пластичности и прочностных характеристик данного материала.

Эксперимент

Объектом исследования является сплав 47ХНМ промышленного изготовления и стандартного химического состава (47%-Cr, 5%-Mo, ост. - Ni).

Механические испытания образцов при комнатной температуре на одноосное растяжение проводили на установке типа «ПОЛЯНИ» по стандартной методике согласно ГОСТу 1497-84. По диаграммам растяжения рассчитывали пределы текучести и прочности, а также определяли относительное удлинение образцов после разрыва. Структурно-фазовое состояние образцов исследовали на оптическом (NEOPHOT-21) и электронном (ЭМ-125К) микроскопах. Шлифы для металлографических исследований полировали и травили электролитическим методом в 10%-ном уксусно-хлорном электролите. Образцы для электронной микроскопии в виде дисков готовили методом струйной электрополировки, а также методом утонения фольг.

Результаты и их обсуждение

После закалки в интервале температур 900-1300°С структура сплава 47ХНМ является двухфазной, состоящей из зерен γ- матрицы и частиц α- фазы на основе Cr, имеющей ОЦК- решетку (рис. 1, а). С увеличением времени выдержки под закалку установлено растворение упрочняющей α-фазы, рост зерен матрицы, увеличение разнозернистости сплава и изменение характера границ зерен. Рост зерна в сплаве 47ХНМ очень сильно подавлен из-за наличия избыточной α- фазы, которая тормозит миграцию границ во время собирательной рекристаллизации.

На рис.2 приведена зависимость пластичности и сопротивления деформированию сплава 47ХНМ от температуры закалки. Видно, что с повышением температуры закалки пластичность сплава увеличивается, а деформирующие напряжения (σ_0,1 – предел текучести, σ₁ – напряжение при остаточной деформации в 1%, σ_В – предел прочности) монотонно уменьшаются. Увеличение пластичности с повышением температуры закалки обусловлено не только растворением, но и процессами коалесценции и сфероидезации избыточной α- фазы.

а б в г

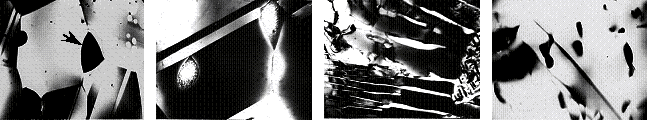

Рисунок 1 Микроструктура сплава 47ХНМ: а - закалка от 1250⁰С, 1 мин, х8500; б – старение при 600⁰, 10 ч., х6500; в – старение при 700⁰С, 10 ч., х8500; г - старение при 1000⁰С, 1ч, х8500

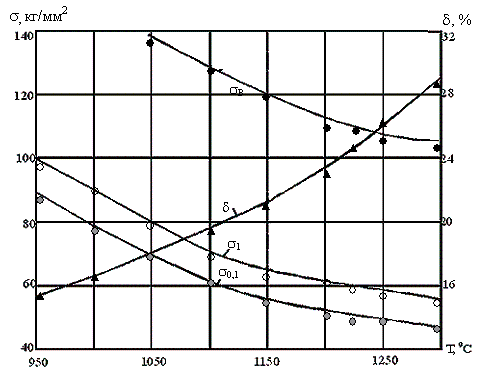

Рисунок 2 Зависимость пластичности и сопротивления деформирования сплава 47ХНМ от температуры закалки

Анализ зависимости механических свойств от времени выдержки при 1300°С и 1225°С показывает, что с увеличением продолжительности нагрева деформирующие напряжения падают, при этом происходит рост пластичности. Снижение сопротивления деформированию, а также повышение пластичности сплава обусловлено растворением избыточной α-фазы. Процесс растворения начинается с дисперсных частиц, и с увеличением времени выдержки растворяются и более крупные частицы, обогащая легирующим компонентом матричный твердый раствор. Рост пластичности при увеличении времени гомогенизации при 1300°С происходит до 30 мин включительно, после чего кривая выходит на насыщение.

Характер изменения механических свойств в зависимости от времени выдержки при 1250°С и 1225°С подчиняется той же закономерности, что и при 1300°С, но происходит с меньшей интенсивностью.

После закалки от 1200°С значения предела текучести и предела прочности образцов выше более чем на 10 кг/мм² по сравнению с температурным интервалом 1300–1250°С. Характер изменения пластичности при температуре закалки 1200°С резко меняется, вместо ожидаемого роста пластичности с увеличением времени нагрева наблюдается ее падение. Причина такого явления не установлена, хотя структурные исследования характера разрушения образцов в поперечном сечении показывают наличие так называемой структуры «шиферного» излома. Принято считать, что «шиферность» структуры не является признаком брака термической обработки, однако не исключено, что это может являться одной из причин снижения пластичности и вязкости сплава.

Следует указать на довольно большой разброс значений пластичности и прочности при проведении испытаний образцов, закаленных от 1200°С. По-видимому, на разброс значений влияет не только неоднородность структуры, но и частичное оплавление частиц α-фазы, находящихся на границе зерен, а также наличие нерастворяющихся частиц, которые являются концентраторами напряжений. Все эти причины приводят к образованию микротрещин, снижая пластичность и вязкость сплава.

Поскольку, дисперсионно-твердеющие сплавы используется в основном после обработки, включающей в себя закалку и старение, то в дальнейшем представляли интерес исследования влияния старения на структуру и механические свойства сплава 47ХНМ.

В процессе старения при 600°С закаленного сплава 47ХНМ с увеличением времени старения происходит незначительное повышение прочностных свойств (рис. 3). Сопоставляя данные структурных исследований (рис.1, б) с изменением прочностных свойств (рис. 3), можно сделать некоторые выводы, а именно: вклад в упрочнение сплава, по-видимому, обусловлен только распадом внутри избыточной фазы, но поскольку объемная доля этой фазы мала (5-10 %), а размер выделений внутри этих частиц составляет от 15 до 40 Å, то прирост упрочнения очень мал. Внутри матрицы никаких структурных изменений по сравнению с закаленным материалом не происходит (вплоть до 10 часов старения) (рис. 1, б) и поэтому ее вкладом в упрочнение сплава можно пренебречь. Некоторое падение пластичности происходит, по всей вероятности, из-за образования сегрегаций из легирующих компонентов на границах зерен.

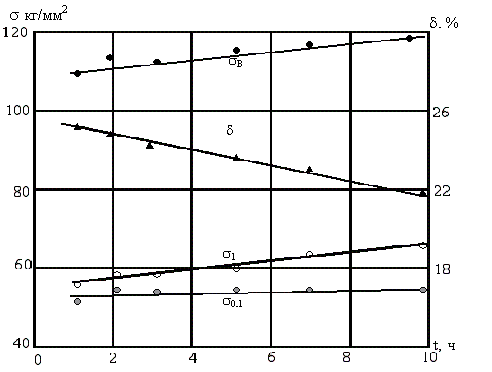

Рисунок 3 Механические свойства сплава в зависимости от времени старения при 600⁰С, предварительно закаленного от 1250⁰С, 2 мин.

На рис. 4 представлены данные о кинетике упрочнения сплава при 700°С, предварительно закаленного при 1250°С. На начальных стадиях старения уже отмечается повышение сопротивления малым пластическим деформациям, величина которого резко возрастает при дальнейшем увеличении времени старения. Отмеченное возрастание упрочнения отвечает стадии распада, в результате которой интенсивно развивается прерывистый распад с выделением некогерентной α-фазы (рис.1, в).

Электронно-микроскопическое и металлографические исследования структуры показали, что прерывистый распад начинается от границ зерен и заканчивается через 5-10 часов после начала старения (рис.1, в), при этом объемная доля распада составляет 75-85 %, что отвечает максимальному упрочнению. Природа упрочнения при этой температуре старения обусловлена торможением дислокаций, прерывисто выделившимися частицами α-фазы.

Пластичность сплава с увеличением продолжительности старения монотонно падает и уменьшается до 5 % за 10 часов старения, в то время как для закаленного сплава она составляла 25 %. Такое падение вполне объяснимо, если учесть резкое увеличение прочности. Кроме того, необходимо отметить, что чувствительные элементы работают в упругой области с очень малой остаточной деформацией и поэтому такого запаса пластичности вполне достаточно для надежной работы приборов.

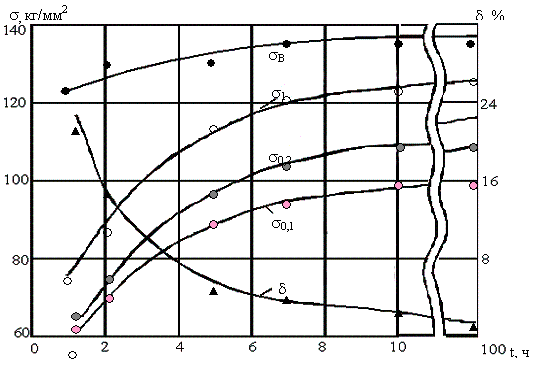

Рисунок 4 Механические свойства сплава 47ХНМ в зависимости от времени старения 700⁰С, предварительно закаленного от 1250⁰С, 2 мин.

С дальнейшим увеличением температуры старения наблюдается изменение в характере зависимости прочностных свойств сплава от продолжительности старения. На рис. 4 приведены данные по влиянию времени старения при 800°С на сопротивление микропластической деформации, деформирующих напряжений и пластичности сплава 47 ХНМ. В первую очередь необходимо отметить, что в начальные стадии старения деформирующие напряжения и особенно предел текучести имеют величину, не уступающую свойствам сплава, состаренного при 700°С. Следовательно, такой режим можно рекомендовать при производстве упругих чувствительных элементов, так как при этом существенно сокращается время проведения термической обработки.

С увеличением времени старения предел текучести и другие деформирующие напряжения, в том числе и предел прочности уменьшается, что обусловлено началом процесса коагуляции в ячейках прерывистого распада, а при 100 часах старения сфероидезаций ламелей α-фазы. Одновременно с этим происходит рост пластичности, т.е. дислокация, возникшим в процессе деформации, становится легче преодолевать препятствия в идее крупных коагулированных частиц α-фазы. Таким образом, снижение прочностных свойств и увеличение пластичности при перестарении сплава вызвано увеличением расстояний между ранее образовавшимися выделениями из-за их коагуляции, уменьшением числа частиц в единице объема матрицы и уменьшением напряжения, необходимого для обхода частиц дислокациями.

Интенсивность процессов коагуляции увеличивается с дальнейшим повышением температуры старения, например при 900°С или 1000°С, при этом также наблюдается падение прочностных свойств. Поэтому проводить заключительную термическую обработку – старение в указанном интервале температур является нецелесообразным.

Выводы

С увеличением времени нагрева под закалку деформирующие напряжения падают, при этом происходит рост пластичности, что связано с растворением избыточной α- фазы. У образцов, закаленных от 1200°С, характер изменения пластичности резко меняется, вместо ожидаемого роста пластичности с увеличением времени нагрева наблюдается ее падение. Предполагается, что это вызвано наличием в структуре «шиферного» излома.

Закалку сплава 47ХНМ проводить ниже 1225⁰С не целесообразно, поскольку это при деформации приводит к образованию микротрещин, снижая пластичность и вязкость сплава.

Увеличение температуры более 1300°С приводит к резкому падению пластичности, что обусловлено оплавлением частиц α-фазы на основе Cr и растеканием жидкой фазы по границам зерен.

В процессе старения при 600°С закаленного сплава 47ХНМ с увеличением времени старения происходит незначительное повышение прочностных свойств, что обусловлено распадом внутри α- фазы.

При повышении температуры старения сплава до 700°С на начальных стадиях старения отмечается повышение сопротивления малым пластическим деформациям, величина которого резко возрастает при дальнейшем увеличении времени старения. Упрочнение вызвано прерывистым выделением α-фазы в g-матрице.

При температуре старения 800°С с увеличением времени старения прочностные свойства уменьшаются, что обусловлено началом процесса коагуляции в ячейках прерывистого распада, а при 100 часах старения сфероидезацией ламелей α- фазы.

Таким образом, для получения высоких прочностных свойств с минимальным уровнем упругих несовершенств термическую обработку сплава необходимо проводить в температурном интервале 650-750⁰С, причем время старения должно составлять от 8 до 20 часов, в зависимости от температуры старения.
