Разработка аппаратно-программного комплекса системы событийного видеоконтроля

Организация контроля пересчета банковских сумок при помощи системы АПК

Организация рабочего места кассира

На рис. 1 приведена схема расположения компонентов системы на столе кассира.

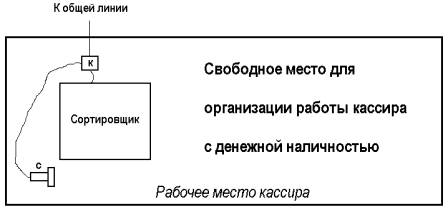

Рис.1. Схема расположения элементов системы на столе кассира.

На столе кассира располагается:

1. Непосредственно сам сортировщик

2. Контроллер системы АПК (к)

3. Сканер для считывания штрих-кода с номером и ожидаемым депозитом инкассаторской сумки.

Порядок работы кассира с системой

На рисунке 2 проиллюстрирована схема работы кассира с универсальной системой АПК.

Рис. 2. Порядок работы кассира с системой АПК

При работе с системой кассир выполняет следующие действия:

1. При получении сумки с депозитом при помощи сканера считывается штрих-код на сумке с данными о номере и ожидаемой сумме депозита. Данные отправляются автоматически в базу данных системы.

2. Осуществляется пересчет денежной наличности.

3. При наличии у сортировщика функции автоматической печати по окончанию пересчета и изъятию денежной наличности из аппарата данные поступают в систему АПК. При отсутствии такой функции данные поступают после нажатия кнопки «ПЕЧАТЬ» на сортировщике.

4. В базе данных происходит обработка информации, и появляются данные о депозите, пересчете и разнице между заявленной и просчитанной суммами.

Общий порядок работы сотрудников банка с системой АПК

1. При поступлении в банк сумки с денежной наличностью операционист должен распечатать при помощи специального ПО штрих-код установленного образца с информацией о номере сумки и ожидаемой сумме депозита.

2. При поступлении сумки в кассу пересчета кассиру необходимо до начала обработки денежной наличности считать при помощи сканера штрих-код, зарегистрировав его тем самым в базе данных.

3. После регистрации сумки кассир должен выполнить пересчет.

4. Убедившись, что пересчет закончен, кассир должна отправить данные с машины в базу данных нажатием кнопки «Печать».

5. После ввода данных сумки кассир не может до завершения обработки депозита отправлять в систему данные о других пересчетах.

6. После отправки данных о пересчете можно приступать к обработке следующей сумки или депозита.

Технические требования к универсальной системе АПК

Система аппаратно программного комплекса (далее АПК) предназначена для осуществления передачи данных о просчете счетно-сортировочной машины в персональный компьютер, на котором установлено специализированное программное обеспечение (далее ПО), позволяющее организовать распределение поступающих данных в электронной таблице.

Данные технические требования содержат в себе общие требования к аппаратной и программной частям комплекса.

Принцип работы системы

Система АПК должна быть построена по следующему принципу:

1. Производится захват данных из внешнего порта сортировщика/счетчика (порт принтера).

2. Производится преобразование формата и протокола данных в определенный для системы АПК стандарт.

3. Производится передача данных в устройство накопления и хранения.

4. Производится передача данных в персональный компьютер (далее ПК).

5. При помощи специализированного ПО производится обработка данных.

Требования к аппаратной части

На рис. 3 приведена общая структурная схема аппаратной части системы.

Рис. 3. Общая структурная схема аппаратной части АПК.

Сортировщики (С) подключаются к контроллерам (к), которые преобразуют интерфейс и протокол сортировщика в стандартный интерфейс RS485 и определенный для этой системы протокол.

Контролеры системы должны периодически опрашиваться ведущим контроллером для того чтобы исключить возможность незамеченной потери устройства.

Все данные с контроллеров отправляются по интерфейсу RS485 в накопитель данных (HUB). В это устройство формирует единый поток данных и отправляет его в персональный компьютер по линии LAN по запросу от персонального компьютера. Запросы могут осуществляться как вручную оператором, так и автоматически с определенными промежутками.

HUB должен содержать в себе жесткий диск, в который будет помещаться информация в случае потери связи с ПК. После восстановления связи информация должна быть автоматически направлена в ПК.

HUB должен быть оборудован системами бесперебойной подачи энергии.

ПК должен быть оснащен специализированным программным обеспечением для обработки данных, получаемых от HUB.

Требования к программной части

Программная часть АПК должна представлять собой некую базу данных (SQL EXPRESS), в которую записывается информация о просчете аппаратов.

База данных должна позволять:

· Сохранять информацию о сумме, дате и времени пересчета отдельно по каждому аппарату.

· Сохранять информацию о номере и ожидаемой сумме депозита (сумки), а также отображать информацию о разнице между заявленной и просчитанной суммах.

· По запросу оператора генерировать отчет, в котором будет отражен каждый просчет за определенный период как одного аппарата, так и группы аппаратов.

· Позволять генерировать отчеты о просчете за определенный период как по каждому аппарату отдельно, так и по группе аппаратов.

· Позволять объединять машины в различные группы (Касса №1; сортировщики Ньютон и т. п.) и выводить отчеты по группам.

· Позволять осуществлять выгрузку полученных отчетов в электронные таблицы MS Exel.

Программное обеспечение АПК должно давать пользователю возможность удаленного доступа к базе данных.

Программное и аппаратное обеспечение АПК должно позволять отправлять сообщения SMS на мобильные телефоны пользователей (начальника кассового узла) при возникновении сбоев на линии передачи данных.

Программное обеспечение должно с определенной периодичностью генерировать отчет об общей сумме денежной наличности, обработанной в группе сортировщиков и во всей кассе.

Должна быть предусмотрена возможность отправки сообщения SMS на мобильные телефоны пользователей (начальника кассового узла) в конце банковского дня с информации об общей сумме денежной наличности, обработанной в группе сортировщиков и во всей кассе.

Программное обеспечение должно обеспечивать автоматическую рассылку электронных писем с информацией о просчете за день на электронные адреса работников банка, авторизованных в системе.
