КЛАССИФИКАЦИЯ ТРЕЩИН АРМОКИРПИЧНЫХ СТЕН С АРМИРОВАНИЕМ СЕТКАМИ ЧЕРЕЗ ДВА РЯДА

Рассмотрим характер образования и развития трещин, а также схемы разрушения поочередно для каждого фрагмента стены.

СКА-2-1, N = 0, армирование сеткой через два ряда. При нагрузке Q = 0,5Q_u отмечалось образование серии прерывистых горизонтальных трещин вдоль верхней и нижней грани образца стены. Начало каждой трещины соответствовало центрам передачи горизонтальной нагрузки. При увеличении горизонтальной нагрузки наблюдался быстрый и плавный рост серии горизонтальных трещин, ширина раскрытия 0,5 мм, которые в момент разрушения при Q = 237 кН сливались в единую горизонтальную трещину среза по близлежащему постельному шву, рис. 1 и 2. Характерным является отсутствие трещинообразования по всей поверхности стены.

СКА-2-2, N = 0,25N_u, армирование сеткой через два ряда. Схема образования и развития трещин показана на рис. 1. Характер образования трещин резко отличается от образца СКА-2-1. При нагрузке Q = 0,65-0,92Q_u в средней части поверхности стены одна за другой образовывались серии наклонных трещин Т-Гв, Т-Гн, Т-С и Т-О параллельно расположенных на расстоянии 0,3-0,5L. Эти трещины с увеличением нагрузки росли по длине в сторону верхней и нижней грани, одновременно образовывались серии промежуточных наклонных трещин, которые являются признаком раздавливания (сжатия) кирпичной кладки. Начальная ширина раскрытия главной трещины составляла 0,5 мм. При Q = 0,97Q_u, ширина раскрытия этой трещины становилась зияющей. Характерно, что траектории трещин изменялись при увеличении их угла наклона. При развитии трещины в сторону нижней грани, наклонные трещины сливались, образовывали зоны абсолютного разрушения бетона. Траектории трещин при этом ориентировалась на вершину опорного угла. По мере приближения к вершине угла, то есть к моменту разрушения при Q = 550 кН, трещины разветвлялись и охватывали клинообразную опорную зону, рис. 1 и 2.

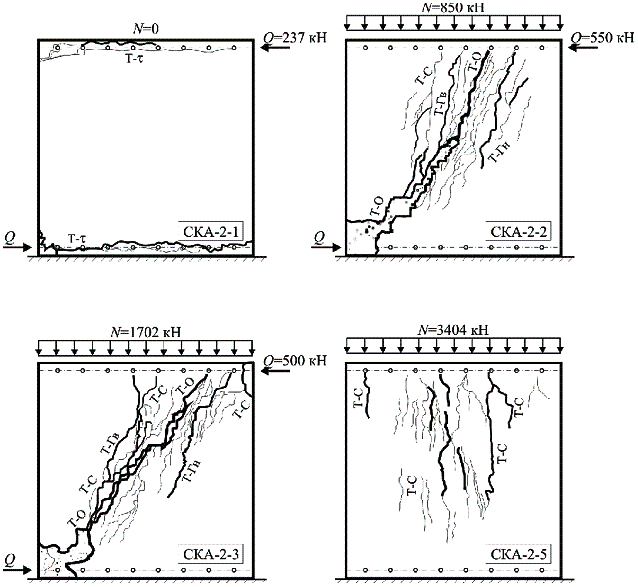

Рис. 1. Схемы образования характерных трещин в образцах

СКА-2-1 - СКА-2-5. Виды разрушения.

Т-О - основные трещины;

Т-Г - граничные трещины;

Т-С - трещины в сжатой зоне

СКА-2-3, N = 0,5N_u, армирование сеткой через два ряда. Общая картина образования трещины в этом образце не имеет принципиальных отличий. Особенностью является увеличение количества магистральных трещин с Х-образными траекториями. К моменту разрушения, при Q = 500 кН, эти трещины раздваивались, приближаясь к верхней и особенно к нижней грани стены, рис. 1 и 2.

СКА-2-5, N = N_u, армирование сеткой через два ряда. В средней части по длине и высоте стены образуется серия вертикальных, прерывистых трещин Т-С при нагрузке Q = 0,67Q_u. С дальнейшим увеличением нагрузки до Q = 0,92Q_u количество прерывистых трещин увеличивалось в сторону боковых граней, то есть зона разрушения разрасталась в сторону боковых граней. Разрушение происходило в результате развития первых трещин Т-С, величина разрушающей силы N = 3404 кН, рис. 1 и 2.

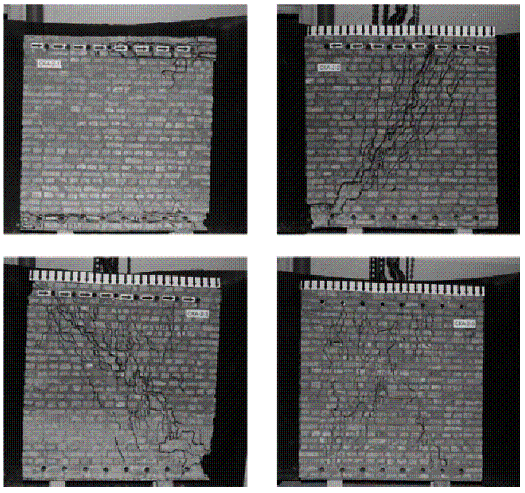

Рис. 2. Общий вид разрушения образцов серии СКА-2-1… СКА-2-5
