Буровой инструмент и способы повышения его долговечности.    Определение рациональной формы  режущей  кромки  бурового инструмента.

          Рост объемов строительства требует совершенствования строительного оборудования. Эффективность бурового оборудования во многом зависит от качества бурового инструмента. В связи с этим рассмотрены современные виды бурового инструмента и его классификация. Приведены конструкции, технические  характеристики  и  области  применения  для  каждого  вида.

          В качестве способов, повышающих долговечность бурового инструмента рекомендуется использование рациональной формы режущей кромки.

          Для рабочий буровой кромки большое значение имеет равномерность износа коронки по контуру. Однако режущая кромка находится в разных условиях. Периферийная часть коронка имеет наибольшую скорость резания и наибольший путь трения в контакте с породой. Все это дает неравномерный износ режущей кромки. Который показан на Рис.1

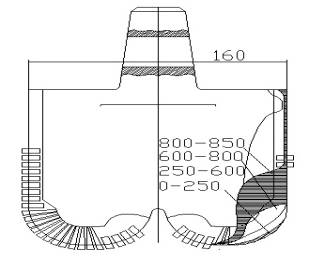

Рис.1 : Износ буровой коронки.

Определение рациональной формы профиля режущей кромки будет определить исходя из следующих соображений :работу трения режущей коронки определяем по следующим уравнением

                                                        (1)

Где - нормальное давление на забой в данной точке

- линейная скорость данной точки

При значениях t=const, fтр=const работа трения в каждой точке будет определяться величинами  и . Величина давления определяется по формуле (2)

                                                (2)

Где - угол наклона к горизонту касательной к кривой профиля в данной точке (Рис.2)

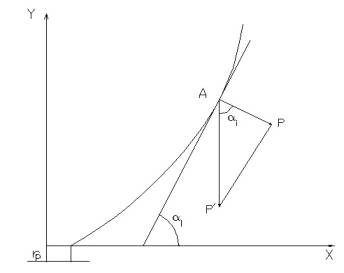

Рис.2 : Схема действия контактного давления в произвольной точке криволинейного профиля.

Условием равномерного износа коронки в каждой точке профиля будет

.=const                                                                          (3)

Исходя из этого условия и в результате ряда преобразования, получаем уравнение кривой равномерного износа режущей кромки буровой коронки.

                                           (4)

Построение профиля равномерного износа по уравнением (4) представлена на рис (3)

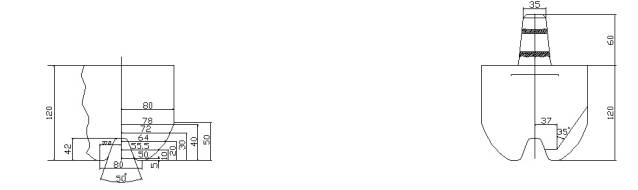

Рис.3 : Построение профиля режущей кромки по кривой равномерного износа.

Но все теоретические данные нуждаются в подтверждении на практике.

          Для эксперимента были изготовлены коронки с различной формой режущих частей, высотой корпуса коронок, диаметров рабочих частей коронок.

Картина износа режущей кромки и площадок износа по задней грани представлены на Рис .4

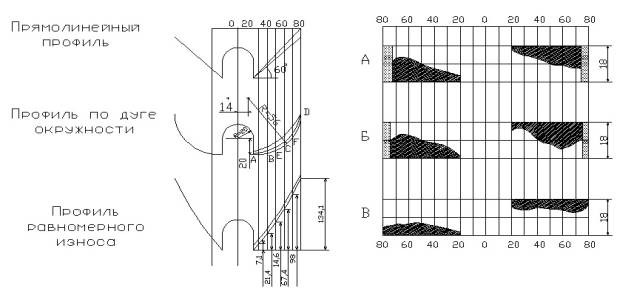

Рис.4 :Форма износа режущей кромки и площадок износа задней грани

а- прямолинейным; б- по дуге окружности; в- по кривой равномерного износа



Таким образом подтверждаем меньший износ бурового инструмента с режущей кромки, выполненной по кривой равномерного износа.
