география и геология/гидрология и водные ресурсы.

Джолдасов С.К., Абдиров М., Койшыбаева Г.Д.

Таразский государственный университет имени М.Х.Дулати

г.Тараз, Республика Казахстан

ПЕСКОЛОВКА С ПРОДОЛЬНЫМИ ЩЕЛЕВЫМИ ОТВЕРСТИЯМИ

По поданной заявке на изобретение было получено авторское свидетельство на полезную модель [1]. Изобретение относится к гидротехническому строительству, в частности к строительству наносоперехватывающих песколовок-галерей, и может быть использовано для предотвращения осаждения наносов в пульповодах галерей и повышения их транспортирующей способности.

Для получения инновационного патента были взяты для сравнения два прототипа. Первый прототип, пескогравиеловка для каналов, включающая пульповод и устройство для захвата песка в виде галерей с продольными приемными щелевыми отверстиями, расположенными параллельно оси канала и примыкающими к входной части пульповода с низовой стороны [2].

Однако эта пескогравиеловка имеет один недостаток – крайняя щель галереи и прилегающей к ней участок пульповода постепенно заваливаются наносами, снижая тем самым эффективность работы галереи пульповода, а значит, и всей пескогравиеловки.

Второй прототип, песколовка [3], состоящий из пульповода, вертикальной трубы круглого сечения или прямоугольного сечения, приваренной в начальной части пульповода тангенциально к нему. Вода попадает из верхних слоев потока в вертикальную трубу по касательной в пульповод, благодаря тангенциальному поступлению сосредоточенный поток в трубе пульповода дополнительно закручивает основной поток, поступающий из галереи в одном направлении.

Закрученный поток увеличивает транспортирующую способность в несколько раз, поэтому в начальной части и по всей длине пульповода осаждение наносов не происходит и вся пульпа выходит в сбросной канал и далее сбрасывается обратно в реку или естественные понижения местности.

Однако эта пескогравиеловка имеет один недостаток – так как продольные песколовки устроены с левой стороны пульповода, т.е. со стороны верхнего бьефа, продольные щели галереи быстро заваливаются более крупными фракциями наносов, и тем самым снижает эффективность работы пескогравиеловки.

Задачей предлагаемого изобретения является повышение надежности работы песколовки и транспортирующей способности потока в пульповоде.

Предлагаемая песколовка включает пульповод и устройство для захвата наносов в виде галереи с продольными приемными щелевыми отверстиями, расположенными паралельно оси канала за пульповодом, т.е. в нижнем бьефе и примыкающими к пульповоду с низовой стороны.

Требуемый результат достигается путем устройства к пульповоду для захвата наносов в виде галереи с продольными щелевыми отверстиями, расположенными в нижнем бьефе и примыкающими к пульповоду с низовой стороны и установкой перед пульповодом от земли до верха трубы железобетонную плиту в виде откоса для предотвращения попадания наносов различного рода под трубу пульповода.

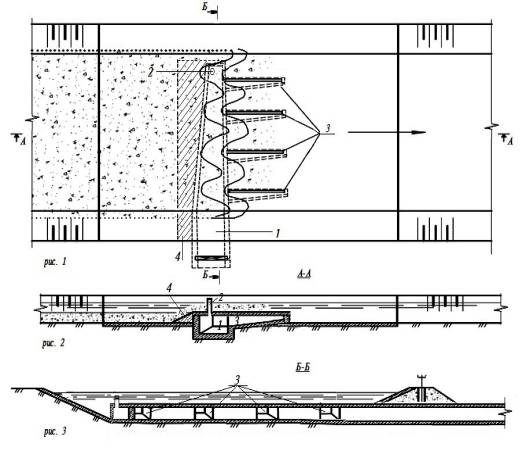

На рис.1 приведен план песколовки, на рис.2 разрез А-А на рис.1, на рис.3 разрез Б-Б на рис.1.

Песколовка с продольными щелевыми отверстиями состоит из пульповода 1, вертикальной трубы 2 круглого или прямоугольного сечения, приваренной в начальной части пульповода тангенциально к нему и галерей 3 с продольными приемными щелевыми отверстиями, расположенные параллельно к оси канала со стороны нижнего бьефа и примыкающими к пульповоду с низовой стороны и железобетонной плиты в виде откоса 4 установленной перед пульповодом от земли до верха трубы (по оси трубы).

Устройство работает следующим образом.

Устройство наносозахватывающих галерей 3 с продольными щелевыми отверстиями со стороны нижнего бьефа в земляных каналах позволит пропустить более крупные наносы не заваливая на продольные щели, а установка к пульповоду 1 тангенциальной вертикальной трубы 2 позволит за счет тангенциального поступления дополнительно закручивает основной поток, поступающей из наносоперехватывающей галереи в одном направлении. Дополнение к сооружению железобетонной плиты в виде откоса 4 установленной перед пульповодом от земли до верха трубы (по оси трубы) предовращает попадания и отложения донных и влекомых наносов перед трубой пульповода, что немаловажно при эксплуатации песколовки на длительное время. В начальной части и по всей длине пульповода осаждение наносов не происходит и вся пульпа выходит в сбросной канал и далее сбрасывается обратно в реку или естественные понижения местности.

Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств на основе современного уровня техники и знаний, так как его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятями различных уровней.

Песколовка с продольными щелевыми отверстиями, включающая пульповод и устройство для захвата наносов в виде галерей с продольными приемными щелевыми отверстиями, расположенными параллельно к оси канала и примыкающими к пульповоду с низовой стороны, вертикальной трубы круглого или прямоугольного сечения, приваренной в начальной части пульповода тангенциально к нему и железобетонной плиты в виде откоса установленной перед пульповодом от земли до верха трубы, отличающееся тем, что галереи с продольными приемными щелевыми отверстиями выполнены со стороны нижнего бьефа с отрицательным уклоном, примыкающими к пульповоду с низовой стороны, перед трубой пульповода установлена железобетонная плита в виде откоса, предотвращающий отложения наносов под песколовку, повышающий надежность работы песколовки с продольными щелевыми отверстиями и транспортирующей способности потока в пульповоде.

Песколовка с продольными щелевыми отверстиями

Рисунок 1

Литература

1. Авторское свидетельство №90444. Песколовка с продольными щелевыми отверстиями. Джолдасов С.К., Сенников М.Н., Молдамуратов Ж.Н. 09.01.2015г.

2. А.с. СССР №1532655, кл. Е02В 8/02, 1989г.

3. Джолдасов С.К., Абдураманов А., Утегалиев Т.Т. Пескогравиеловка. Предпатент №11537 КZ, Бюл.№5, 15.05.2002г.
