к.т.н. Жуматай Г.С., Бобров И.С.

Казахский научно-исследовательский институт механизации и электрификаций сельского хозяйства, Казахстан

Результаты испытаний полунавесного оборотного плуга

Lemken Euro Diamant, агрегатируемого трактором колесным Jon Deer 8022

Лаборатория испытаний новых машин ТОО «КазНИИМЭСХ» провела испытания по определению расхода топлива трактора колесного Jon Deer 8022 с оборотным плугом Lemken EuroDiamant, ширины захвата, глубины вспашки и производительность полунавесного оборотного плуга Lemken EuroDiamant. Испытания проводились в октябре 2010 года в селе Мерке, Жамбыльской области, на поле ТОО «Меркенский сахарный завод».

Условия испытаний: температура окружающей среды - 13,7 °С, влажность воздуха - 67%, атмосферное давление - 934 гПа, скорость ветра - 1,62 м/с. Влажность почвы определялась на глубине от 0 до 30 см, в 3 точках. Средняя величина влажности почвы на глубине 0…10 см составляла 12,4%, на 10…20 см - 10,8%, на 20…30 см - 9,7%. Пробы на твердость почвы получены в 3 точках на глубине от 0 до 20 см. Средняя твердость почвы составила: на глубине 0…10 см – 2,5 МПа, на глубине 10…20 см – больше 4,0 МПа.

Зябь пашут на глубину 27-30 см обычными и ярусными плугами. При повышенной твердости почвы производится предпахотный полив, проводится текущая планировка полей, а затем под зиму глубокое рыхление зяби. Для этих работ использовался полунавесной плуг оборотный Lemken EuroDiamant (рис. 1), который полностью удовлетворяет требования по качеству вспашки, производительности и условиям эксплуатации.

Испытываемый плуг обладает следующими преимуществами:

- имеет высокую маневренность, при максимальной производительности обеспечивается быстрый разворот на узкой поворотной полосе;

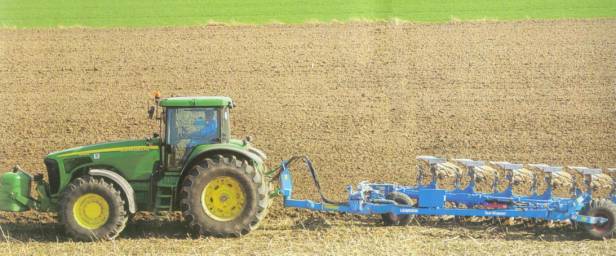

Рисунок 1 – Колесный трактор JoҺn Deer 8220

с оборотным плугом Euro Diamant - 7 корпусов

- удобное регулирование ширины захвата, в зависимости от почвенно-климатических условий;

- высокая прочность его конструкции – важный фактор в условиях роста тяговой мощности тракторов, требующей увеличения ширины захвата;

- несмотря на большую ширину захвата, хорошо запахивают кромки поля, а также места вдоль ограждений и канав;

- предплужники регулируются быстро, просто и практически без инструментов;

- транспортировка по дорогам может осуществляться на большой скорости, не вызывая нагрузки на трактор;

- высокая износостойкость рабочих органов обеспечивает снижение расходов на вспашку;

- имеется четырехступенчатое регулирование ширины захвата на 33, 38, 44 и 50 см на каждый корпус. Ширина захвата при количестве корпусов от 5-и до 9-и: от 165 до 450 см;

- имеет важный вклад в улучшение экологии и экономики земледелия.

Два телескопических гидроцилиндра обеспечивают быстрый и безударный оборот плуга на 180 градусов. Точная регулировка позиции наклона плуга в борозде осуществляется с помощью регулировочных болтов отдельно для каждой стороны (рис. 2). Гидравлические шланги подсоединения к трактору помещены в брезентовый рукав с целью защиты от повреждений. Шланги регулировки ширины захвата и подъема опорного колеса находятся внутри рамы стабилизатора, что эффективно защищает их от повреждения и загрязнения. Взаимодействие оборотного механизма и шарнирной подвески колеса позволяет разворачивать плуг на холмистой и труднопроходимой местности быстро и на узкой полосе (рис. 3).

Движение челночным способом сводит к минимуму холостые проезды на разворотах в конце и начале гона и обеспечивает гладкую пахоту. Глубина обработки регулируется спереди с помощью трехточечной системы навески трактора а сзади – с помощью гидравлически регулируемого опорного колеса. Ограничителем глубины служит забивной штифт.

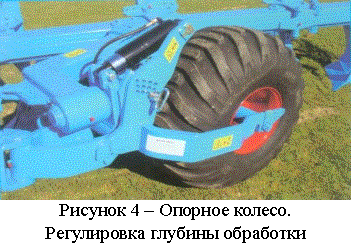

Упор в конструкции опорного колеса препятствует слишком глубокому опусканию плуга, что обеспечивает достаточно свободного пространства между стабилизатором и почвой (рис.4).

У плуга Lemken EuroDiamant, оснащенного системой автоматической защиты от перегрузок, существует возможность ступенчатого изменения расстояния между предплужниками и основными корпусами с помощью болтов. Установка рабочей глубины предплужников осуществляется без инструментов – штифтами, а так же имеется возможность установить специальные стоики для фиксации предплужников, что также позволяет изменить угол атаки предплужников (рис. 5).

Результаты испытания JoҺn Deer-8220+Euro Diamant (7 корпусов): под пахотный полив не был произведен, поэтому условия работы пахотного агрегата были очень жесткими. При испытаниях установлено, что среднее значение ширины захвата агрегата - 271,0 см; глубина взрыхленного слоя - 34,5 см; рабочая скорость - 6,4 км/ч; производительность: часовая - 1,73 га/ч, сменная (7 часов) - 9,7 га/см; учетная площадь для расхода топлива - 4,2 га; общий расход топлива - 130,0 л; расход топлива - 31,0 л/га.
