Бекжанов С.Ж., Имангазиев П., Аленов К.Т. – магистранты

(Кызылординский государственный университет имени Коркыт Ата,

Республика Казахстан)

Методика экспериментальной оценки распределения подачи хлебной массы по ширине молотильно-сепарирующего устройства (МСУ)

В связи с установкой продольного транспортера на универсальной жатке-хедере [1], возникла необходимость изучения потока хлебной массы, поступающей в МСУ комбайна. Обзор теоретических работ показывает, что анализ характера подачи хлебной массы целесообразно изучать по ширине МСУ [2].

Экспериментальное исследование распределения потока хлебной массы по ширине МСУ рисозерноуборочного комбайна основывалось на использовании лакокрасочных продукций. Результат достигался путем стирания нанесенных многослойных красочных покрытий на поверхность поперечных планок (преимущественно 1-7 планки) подбарабанья (деки) первого барабана, которые подвергаются в процессе работы интенсивному воздействию подаваемого материала. Точность проведения оценки зависит от времени работы транспортирующих органов жатки и правильного выбора режима работы МСУ комбайна, а также от количества слоев наносимой краски. Применялась универсальная алкидная краска для наружных и внутренних работ (ТУ 2312-146-05744283-2007).

В результате замеров границ стертых слоев красок вычерчивается эпюра сечения загрузки в молотильном пространстве первого барабана.

1. Перед проведением эксперимента очищают металлические поверхности поперечных планок от ржавчины, окалины, жировых и других загрязнений. Как известно, планки подбарабанья имеют полированный вид, поэтому для устойчивого удержания первого слоя краски производится обезжиривание и протравливание поверхности планок 10%-ым раствором азотной кислоты в течение 10 минут с последующей промывкой. После этого поверхность готова к покрытию красочными слоями. Нанесение краски производилось ровными слоями без просветов предшествующего слоя металлической поверхности планок. При этом цвета выбирались в порядке последовательности нанесения на поверхность, показанной на рис.1.

Время высыхания каждого слоя краски в момент эксперимента при температуре воздуха +22º С и относительной влажности воздуха 52 % - не более 15-20 мин.

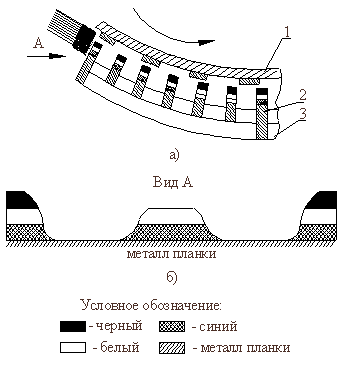

Рисунок 1. Оценка распределения подачи хлебной массы по ширине МСУ: 1 – первый барабан МСУ; 2 – планки подбарабанья; 3 – подбарабанье

а) – нанесение лакокрасочных слоев на планки подбарабанья;

б) – образец снятия размеров границ стертых красок у поверхности планок.

2. Проведение эксперимента. Эксперимент проводился при работе комбайна в установленном режиме. Скорость движения комбайна по полю, линейные скорости транспортирующих органов поддерживались постоянной и устанавливались согласно допустимой подаче хлебной массы. Продолжительность каждого опыта составляла 10-15 минут в зависимости от степени загрузки МСУ.

Определение эпюры на истирание слоев красок производилось в следующем порядке: замерялись границы стертых красок по поверхности поперечных планок подбарабанья и заносились с помощью мерной линейки на белый лист бумаги.

Построение эпюры распределения подачи хлебной массы в молотильном пространстве первого барабана производят в следующем порядке: полное вытирание наносимой краски принимают за 100% и соответственно устанавливают распределение на один красочный слой по следующей формуле:

(1)

где n – количество слоев краски.

По изложенной методике эксперимента, кроме жатки-хедера для изучения характера подачи хлебной массы по ширине МСУ подвергались комбайновая жатка с классической схемой и серийная жатка (с подборщиком) на подборе валков.

Литература:

1. Жунисбеков П.Ж., Рахатов С.З., Бекжанов С.Ж. Универсальная безшнековая жатка-хедер. Международная научно-практическая интернет-конференция. - Алматы, КазНАУ. 2009 г.

2. Захаров В.А. Стабилизация технологического процесса работы жатвенных частей зерноуборочных комбайнов. Автореферат дисс. на соис. учен. степ. кан. техн. наук. – ВСХИЗО, 1989.
