Мониторинг электромагнитного излучения дисплеев, персональных компьютеров и сотовых телефонов

Основными источниками электромагнитного излучения видеодисплейного терминала являются электронно-лучевая трубка, узлы разверток, импульсный источник питания, видеоусилитель.

Электронная пушка излучает электроны в направлении человека. При соударении электронов и передней стенкой электронно-лучевой трубки (экрана) в результате торможения электронов возникают различные излучения. Кроме этого, для разгона электронов используется высокое напряжение, порядка десятков киловольт. Поэтому вокруг монитора присутствует электростатическое поле, наиболее сильное сзади и по бокам.

В обычных видеодисплейных терминалах, использующих ЭЛТ, имеют место три различных процесса, которые дают вклад в увеличение переменных электрических излучений:

• излучения, формируемые напряжением сетевого электропитания и теми элементами, которые служат для подключения к сетевому электропитанию. Доминирующая частота таких излучений совпадает с частотой сети и составляет для России 50 Гц. В том случае, если используется блок питания импульсного типа, может также иметь место генерирование излучений с частотами от 20 до 100 кГц;

• схемы управления вертикальным перемещением электронного пучка в электронно-лучевой трубке вместе со схемой частотного восстановления экрана могут давать увеличение переменных излучений в диапазоне частот от 50 Гц до 2 кГц. В результате воздействия напряжения, предназначенного для отклонения электронного пучка по горизонтали, и в результате сканирования отдельных строк или символов на экране может иметь место увеличение напряженности переменных излучений в диапазоне частот от 2 до 400 кГц;

• импульсный источник питания также вносит существенный вклад в общий уровень генерируемого электромагнитного излучения на частотах от 10 до 500 кГц. Причиной образования высокочастотного электромагнитного излучения в нем являются коммутационные процессы, обусловленные работой ключевых элементов - диодов сетевого и выходного выпрямителей и транзистора импульсного преобразователя. Уровень излучения от сетевого выпрямителя во многом определяется инерционными свойствами используемых диодов.

В качестве примера рассмотрим результаты испытаний нескольких типов ПК с дисплеями на ЭЛТ по эмиссионным параметрам. Измерения эмиссионных параметров всех видов ПК проводились с использованием как шведских, так и российских приборов, разработанных предприятием «Циклон-Тест».

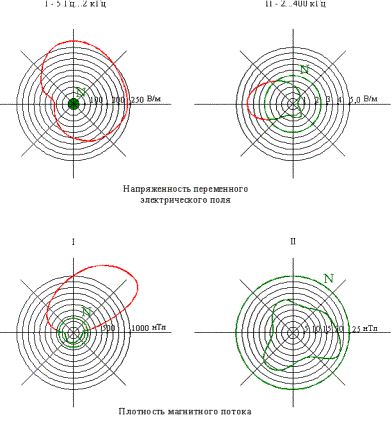

Результаты измерений электромагнитного поля дисплеев

Результаты измерений электромагнитного поля дисплеев

Авторы книги отмечают факт наличия зоны выхода за пределы норм и сложную форму распределения электромагнитных излучений, которая в ряде случаев может приводить к большей опасности облучения соседей по рабочему помещению, нежели пользователей данного ПК.

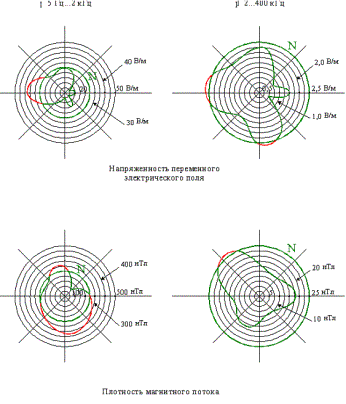

Результаты измерений электромагнитного излучения
дисплеев и персональных компьютеров

Авторы обращают внимание на тот факт, что на одной из моделей испытанных мониторов имеются знаки соответствия требованиям MPRII и подтверждения параметров, проставленные испытательной фирмой TUF (Германия). Однако, как видно из диаграмм нормы MPRII в первом диапазоне (5 Гц ... 2 кГц) и по электрической и по магнитной составляющей превышены в десятки раз.

Выводом является следующее на сегодняшний день необходимо проводить ряд комплексных исследований направленных на выявление вредного влияния электромагнитного излучения на организм человека с использованием средств диагностики измерения
