К.т.н., професор Дранковський В.Е., аспірант Хавренко М.Ю.

Національний Технічний Університет

«Харківський Політехнічний Інститут», Україна

Визначення основних параметрів високонапірних

насос-турбін

         Пропонується методика визначення розрахункових параметрів в турбінному і насосному режимах роботи, для високонапірних оборотних гідромашин, необхідних для розрахунку геометрії проточної частини та її проектування.

         При проектуванні нових ГАЕС виникає необхідність у визначенні розрахункових параметрів для новостворюваних оборотних гідромашин. При виборі розрахункових параметрів оборотних гідромашин, слід виходити з насосного режиму роботи. Перш за все, необхідно визначити коефіцієнт швидкохідності ns, що у загальному вигляді записується:

                                     (1)

де      n частота обертання (об/хв),

         N потужність (к. с.),

         Н напір (м).

         Беручи до уваги те, що потужність для насоса і для турбіни визначається різними формулами, для насосного режиму маємо такий вираз [1]:

                                  (2)

         Знаючи напір для насосного режиму, можна знайти коефіцієнт швидкохідності використовуючи залежність представлену на рисунку 1. Дана залежність побудована з урахуванням тенденції зростання коефіцієнта швидкохідності.

Безымянный

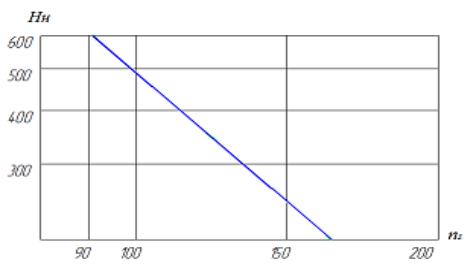

         Рисунок 1  Залежність коефіцієнта швидкохідності від напору в насосному режимі роботи.

         При визначенні висоти заглиблення Нs робочого колеса під рівень нижнього б'єфу, насосний режим також є вирішальним, у зв'язку з чим, при знаходженні Нs, виходять зі значень для насосного режиму. Величина заглиблення робочого колеса є обмеженням при виборі ns. Конкретно для високонапірних ГАЕС, висота заглиблення може визначатися за формулою представленою в роботі [2]:

                                   (3)

         Вибравши коефіцієнт швидкохідності і маючи задані параметрами Qн і Нн, з формули (2) ми маємо можливість однозначно визначити частоту обертання для насосного режиму:

                                 (4)

         Величину, визначену за формулою (4), необхідно округлити до найближчого значення синхронної частоти обертання nc, після чого можна обчислити напірний діаметр [3]:

                                (5)

де      K коефіцієнт окружної швидкості.

         Значення коефіцієнта окружної швидкості K визначається на підставі обробки статистичних даних по натурних параметрах оборотних гідромашин отриманих в [4]:

                                 (6)

         Наближено основні параметри оборотної гідромашини при роботі в турбінному режимі можуть бути визначені з наступних співвідношень [1]:

             (7);                   (8);                    (9);

         Вважається, що можна прийняти ηг = √ηполн. З цього випливає, що ККД оборотних гідромашин з діаметром робочого колеса більш ніж 4 м, можна прийняти ηг = 0.940.95 [1].

         Для ГАЕС з напором Нт>300 м, можна представити наступну залежність від напору:

                                   (10)

         Для визначення приведених показників можна скористатися загальновідомими формулами. Для приведених оборотів:

                                  (11)

         Для подачі:

                                (12)

         Після знаходження розрахункових параметрів ми маємо можливість забезпечити необхідні показники Qн і Нн для насосного режиму. Але, у зв'язку з тим, що зона роботи в турбінному режимі, на універсальній характеристиці, розташовується вище оптимуму характеристики за приведеними оборотам, то завдання вибору розрахункових параметрів для турбінного режиму ускладнюється. Разом з тим, існують залежності, які дозволяють наближено визначити приведені показники турбінного режиму, залежно від аналогічних для насосного. Конкретно для високонапірних оборотних гідромашин, для приведених оборотів та подачі маємо наступні залежності:

                (13);                   (14)

         Як показує практика, більш точні значення приведеної подачі можна отримати з наступних формул:

               (15);            (16)

         Запропонована методика попереднього вибору основних розрахункових параметрів, при заданому напорі і подачі для насосного режиму роботи оборотної гідромашини показала задовільні результати. Для апробації даної методики зроблено розрахунок та зрівняння розрахункових параметрів для наступних високонапірних ГАЕС: Маркерсбах (Нн=306.9 м, Qн=53 м3/с) та Окуешино (Нн=539 м, Qн=39 м3/с). Отримані в результаті розрахунку значення, після їх перевірки з натурними даними різняться не більше ніж на 3,5 % , що говорить про можливість застосування даної методики при виборі розрахункових параметрів для високонапірних оборотних гідромашин. Данні розрахунку зведені у таблицю 1.

         Таблиця 1  Порівняння експериментальних та розрахункових даних.

Параметр

Назва ГАЕС

Маркерсбах

ЧКД «Шкода»

Окуешино

«Тошиба»

Швидкохідність

nsn, хв-1

Розрахунок

101

102

Експеримент

101

102

Кількість обертів nс, хв-1

Розрахунок

500

500

Експеримент

500

500

Діаметр D1, м

Розрахунок

3.85

3.86

Експеримент

3.98

3.76
