Рязанов В.И.

Научно-производственный центр «Экопромсертифика», г. Москва, Россия

Математическое моделирование распространения примесей в атмосфере от выбросов ракетных жидкостных двигателей на основе трехмерной модели и некоторые результаты расчетов

Вопросы математического моделирования распространения загрязняющих веществ в атмосфере достаточно подробно рассмотрены в работах [1-40]. Вместе с тем, эта проблема требует дальнейшего развития, в частности, для регионов с широким спектром местных условий, для специфических источников примесей. Построение математических моделей распространения атмосферных примесей позволяет исследователям решать широкий спектр задач, в том числе, изучать региональные и локальные особенности загрязнения окружающей среды. Существует проблема построения адекватных математических моделей, позволяющих достаточно корректно описывать распространение примесей [1,2,7,19]. Большую сложность представляет создание региональных моделей.

В данной статье представлена разработанная математическая модель распространения примесей в локальной области с учетом фактических или прогнозных полей метеопараметров.

Тестовые расчеты показали высокую точность расчетных схем, используемых в модели.

Для получения прогностических полей метеорологических параметров применяются данные Глобальной прогнозной системы (GFS) [33]. Реальные параметры облаков и воздушных потоков в локальной области контролируются доплеровским метеорологическим радиолокатором ДМРЛ-С [42].

Модель включает систему уравнений гидротермодинамики для описания региональных атмосферных процессов, аналогичную представленной в [1].

Региональная численная модель описывает изменение со временем термодинамических и динамических характеристик атмосферы в расчетной области.

Перенос многокомпонентных газовых примесей рассчитывается с учетом процессов микрофизических процессов вымывания осадками и туманами.

Основные уравнения для скорости измерения концентрации многокомпонентных газовых примесей и аэрозолей записываются в следующем виде [1]:

(1)

(2)

Здесь j = (u₁ = u, u₂ = v, u₃ = w), (x₁ = x, x₂ = y, x₃ = z); C_i, i = 1,…,N_g, j_k = 1,…,N_a – концентрация газовых примесей и аэрозолей; N_g , N_a - числа газовых компонент и аэрозольных фракций, соответственно; (u,v,w)- компоненты вектора скорости ветра в направлении x,y,z, соответственно; w_g- скорость гравитационного оседания; F^gas- и F^aer- источники газовых примесей и аэрозолей; P^nucl,P^cond,P^coag и P^phot – нелинейные операторы нуклеации, конденсации, коагуляции и фотохимической трансформации, соответственно.

Уравнения (1)-(2) рассматриваются в области

где Н – верхняя граница области интегрирования. Начальные условия задаются в виде:

(3)

На боковых границах области задаются следующие краевые условия:

(4)

где W- боковая поверхность, n – внешняя нормаль к W, u_n – нормальная компонента вектора скорости.

Уравнение турбулентной диффузии (1)-(4) решается по методу покомпонентного расщепления [30,41,42].

Исходной информацией для инициализации моделей является метеорологическая информация и данные о характеристиках источника.

Для расчета влажного вымывания примесей атмосферными осадками в модели используются данные радиолокационных наблюдений. С помощью метеорологических локаторов ДМРЛ-С через равные промежутки времени (10 мин) строятся карты распределения облаков и осадков на большой площади [42]. Данные об интенсивности осадков позволяют рассчитывать поток примесей на поверхность земли в результате вымывания.

Для анализа полей метеорологических параметров и загрязняющих веществ автором разработан программный модуль трехмерного представления данных на основе современных графических программных библиотек.

Модуль предназначен для визуализации трехмерных наборов данных в узлах сетки, полученных в модели. Программа позволяет строить изоповерхности, плоскости линий контура, цветные плоскости, объемные представления данных в трехмерной сетке и т.д., затем вращать и анимировать изображения в режиме реального времени. Реализованы также возможности рассмотрения траектории ветра, изменение прозрачности объектов и др. Применение средств визуализации объемных данных дает возможность их интерпретации на высоком научном уровне.

Для проверки работоспособности модели, а также алгоритмов численной реализации, проведены тестовые расчеты, которые показали удовлетворительную точность при расчетах распространения примесей. Задача решалась в устойчиво стратифицированной атмосфере при следующих значениях параметров:

С₀ =10³ м^-3; x₀ = 5 км; y₀ = 5 км; z₀ =5 км; B =500 м; K =300 м²c^-1;

w = 3 мс^-1; u=v=3 мс^-1.

Интегрирование системы уравнений проводилось по пространственно-временной области . Размеры пространственной области составляли 16 км по горизонтали и по вертикали. Шаг сетки по осям x,y,z составлял 200 м, по времени – 5 с.

В данной задаче контрольной величиной является интегральное число частиц:

, (5)
которое должно сохраняться при интегрировании системы по времени:

. (6)

Контрольное время t₁ составляло 10 мин (600 с), время t₂ составляло 20 мин (1200с).

Рассмотрим некоторые результаты численного моделирования рассеивания и переноса загрязняющих веществ при испытаниях РН в атмосфере с вертикальным сдвигом ветра.

Распространение и перенос вредных веществ изучались для совмещенного объемного и линейного источников при метеорологических условиях основных сезонов года. В расчетах использовались модельные параметры источника. Максимальная концентрация примеси составляла 10⁷ мкг·м^-3.

Процесс распространения примесей рассматривался в области 20х20х10 км с шагом dx=dy=dz=200 м, шаг по времени dt=5 c.

В качестве примера на рис. 1 и рис. 2 приведены концентрации примеси в моменты времени t=1 мин и t=6 мин.

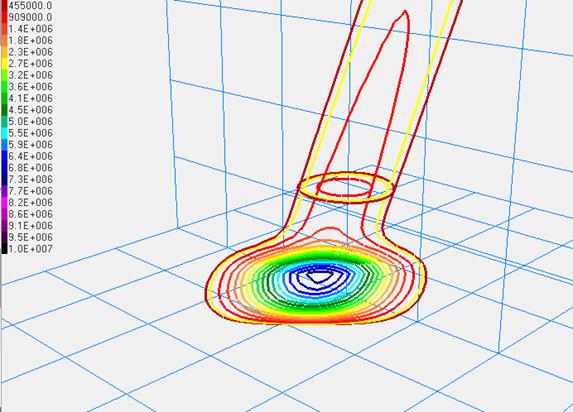

Рис. 1 - Изолинии концентрации примеси в вертикальной и горизонтальной плоскостях для линейного источника в момент времени t=1 мин.

Облако примеси перемещается по ветру, из-за вертикального сдвига ветра в атмосфере столб загрязненного воздуха наклоняется. Одновременно из-за турбулентной диффузии происходит расширение следа и уменьшение концентрации загрязняющего вещества.

Весной и летом, когда температуры выше, интенсивность турбулентного обмена больше, рассеивание примесей усиливается.

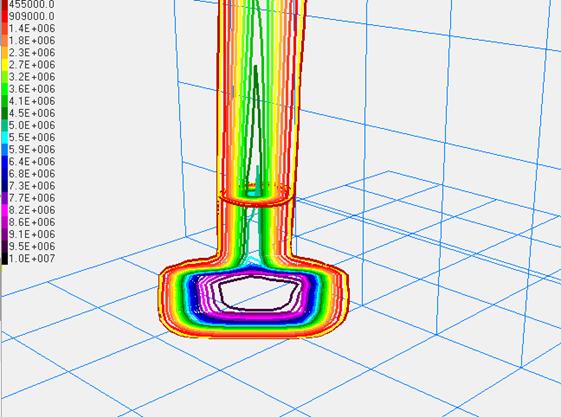

Рис. 2 - Изолинии концентрации примеси в вертикальной и горизонтальной плоскостях для линейного источника в момент времени t=6 мин.

Предложенные в статье модель, алгоритмы и результаты расчетов могут быть использованы: в дальнейших прикладных исследованиях по изучению метеорологических аспектов распространения загрязняющих веществ в нижней атмосфере; в физике облаков для исследования распространения и вымывания аэрозолей.
