УДК 514.18

Гумен О.М., Григорчук Т.М., Литвин Д.В., Селіна І.Б.

ІНФОРМАЦІЙНІ ГРАФІЧНО-КОМП’ЮТЕРНІ ТЕХНОЛОГІЇ ВИКОНАННЯ КРЕСЛЕНИКІВ ЗА ДОПОМОГОЮ

ІНСТРУМЕНТІВ AUTOCAD 2013

Національний технічний університет України “Київський політехнічний інститут”, Київ, пр-т Перемоги, 37, 03056

UDC 514.18

Gumen О.M., Grigortchuck T.M., Lytvyn D.V., Selina I.B.

INFORMATION COMPUTER AND GRAPHICS TECHNOLOGIES FOR MAKING DRAWINGS USING TOOLS OF AUTOCAD 2013

National Technical University of Ukraine "Kyiv Polytechnic Institute",

Kyiv, pr. Peremogy, 37, 03056

Анотація. Розглядається поетапне виконання кресленика дулового гальма за допомогою системи автоматизованого проектування AutoCAD. Використання сучасних графічних технологій робить можливим швидко засвоїти основні команди для створення кресленика і отримати навик виконання елементарних завдань із використанням базового комп’ютерного інструментарію.

Ключові слова: система автоматизованого проектування AutoCAD, команда, командний рядок, дулове гальмо.

Abstract. The phased implementation of a muzzle brake drawing by means of computer-aided design system AutoCAD is considered. The use of modern graphics technologies makes it possible to learn the main commands for creating drawings quickly and get the hang of elementary tasks performance using basic computer tools.

Keywords: computer-aided design system AutoCAD, command, command line, muzzle brake.

Вивчення інформаційних технологій починається із освоєння комп’ютерних графічних інструментів. Є багато літератури, присвяченої вивченню інструментів програм для креслення [1-3], сайтів та форумів, на яких розглядаються питання щодо проблем при роботі [4-6].

Заради допомоги у даному питанні пропонується розглянути приклад виконання розрізу дулового гальма – пристрій-компенсатор, призначений для зменшення сили віддачі (на 25-75%), який використовує кінетичну енергію порохових газів, що виходять з дула гармати слідом за випущеним снарядом або кулею – ручного кулемета Калашникова (РПК-74) (рис. 1, а) за допомогою інструментів AutoCAD 2013 – системи автоматизованого проектування, розробленої компанією Autodesk. Перша версія системи була випущена в 1982 році. AutoCAD та спеціалізовані додатки на його основі знайшли широке застосування в машинобудуванні, будівництві, архітектурі та інших галузях промисловості. Програма випускається на 18 мовах. Рівень локалізації варіюється від повної адаптації до перекладу тільки довідкової документації. Зважаючи на вищесказане, студенти більшості факультетів університету хоча б ознайомлюються з AutoCAD.

$C:\Users\ОК\Downloads\111.jpeg$ $C:\Users\ОК\Downloads\5462246.jpg$

а) б)

Рис. 1. РПК-74 та дулове гальмо

Отже, для виконання кресленика дулового гальма (рис. 1, б) нам знадобиться знання наступних команд (більш детально про команди можна дізнатися за допомогою довідки, яка викликається клавішею F1) :

СЛОЙ – ця команда призначена для відокремлення одних елементів кресленика від інших;

ОТРЕЗОК – за допомогою цієї команди будується лінія за даними параметрами;

СПЛАЙН – команда для побудови кривої за заданими точками або довільної кривої;

ШТРИХОВКА – команда для нанесення штрихування на кресленику;

ЗЕРКАЛО – команда для відображення певних елементів кресленика відносно заданої лінії;

РАЗМЕР – команда для проставлення розмірів деталі.

Для початку нам потрібно встановити декілька шарів на кресленику, для чого потрібно у командному рядку ввести «СЛОЙ» (рис. 2, а) та створити потрібну кількість шарів і задати для кожного з них відповідні параметри (рис. 2, б). У нашому випадку маємо шари: «Ось», «Контур», «Розміри», «Штрихування».

а) б)

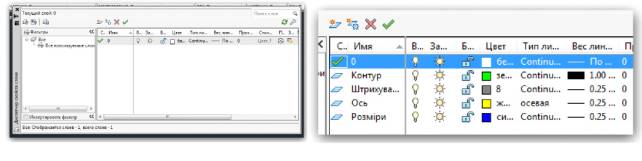

Рис. 2. Створення шарів і встановлення їх параметрів

Після встановлення шарів проводимо осьову лінію за допомогою команди «ОТРЕЗОК» та переходимо до шару «контур» і за допомогою цієї ж команди створюємо контур фігури до осі (рис. 3).

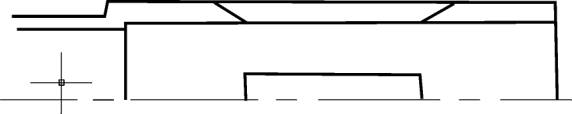

Рис. 3. Викреслювання контура

За допомогою команд «СПЛАЙН» та «ШТРИХ» замикаємо контур фігури та виконуємо штрихування (рис. 4).

Рис. 4. Виконання штрихування

Використовуючи команду «ЗЕРКАЛО» робимо дзеркальне відображення контуру (рис. 5). На запит «Удалить исходные объекты?» відповідаємо «н».

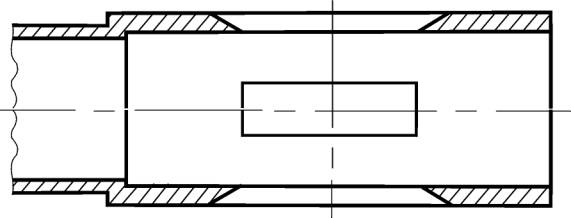

Рис. 5. Дзеркальне відображення зображення відносно осі

Використовуючи інструменти для проставлення розмірів (команда «РАЗМЕР»), наносимо розміри та отримуємо результат роботи (рис.6).

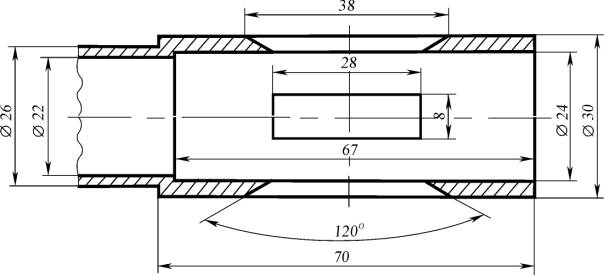

Рис. 6. Нанесення розмірів на кресленик

Використання графічних комп’ютерних технологій та великий вибір операторів програми АutoCAD дають змогу виконувати кресленики будь-яких деталей, і це доступіше, ніж здається на перший погляд. Навик двовимірного креслення на комп`ютері можна отримати протягом кількох занять, а при бажанні навіть більше – засвоїти можливості інструментарію при створенні тривимірних моделей технічних об’єктів, що успішно доводять студенти і курсанти першого курсу.

Практикум побудови креслеників за допомогою операторів програми АutoCAD призначений сприяти швидшому і ефективнішому оволодінню основними командами, а вибір завдань залежить від напряму підготовки.

Література:

1. Бакалова В.М. Використання AutoCAD в інженерній графіці: Практикум для студентів течнічних напрямів підготовки / В.М. Бакалова, М.Г. Макаренко, В.П. Юрчук. – К.: «Омега-Л», 2009. – 76 с.

2. Сиденко Л. Компьютерная графика и геометрическое моделирование / Л. Сиденко. – М.: Питер, 2009. – С. 27 – 39.

3. Советов Б. Информационные технологии / Б. Советов. – М., «Высшая школа», 2006. – С. 29.

4. AutoCAD [Електронний ресурс]. – Режим доступу: \www/URL: http://ru.wikipedia.org/wiki/AutoCAD. – 20.11.2014.

5. Дулове гальмо [Електронний ресурс]. – Режим доступу: \www/URL: http://ru.wikipedia.org. – 14.10.2014.

6. Нарисна геометрія, інженерна та комп’ютерна графіка [Електронний ресурс]. – Режим доступу: \www/URL: http://grafika-politech.io.ua. – 19.01.2015.
