Определение параметров нагрузки металлоконструкции рабочей площадки подъемника



            Проводя анализ конструкций подъемников выпускаемых до 2010 года были выявлены некоторые недостатки, касающиеся конструктивной надежности рамы подъемника /1/. Рама обеспечивает постоянство взаимного расположения других агрегатов, благодаря чему подъемник сохраняет работоспособность в широком диапазоне эксплуатационных условий, которая зависит от величины и направления воспринимаемых нагрузок.

При расчете металлоконструкции рабочей площадки необходимо учитывать наиболее неблагоприятные условия работы. В дальнейшем при исследовании металлоконструкции в различных условиях это позволит предвидеть неисправности и отклонения от нормативов тех или иных параметров /2/.

         Усилия, действующие на рычаги лучше рассчитывать при верхнем и нижнем положениях рабочей площадки подъемника.

         Рассмотрим, когда площадка в верхнем положении. В этом случае вся нагрузка распределена на одном крыле площадки. Вес площадки распределен равномерно, поэтому его прикладываем в центре тяжести площадки в соответствии с рисунком 1.

Определяем реакции  и .



                                                                          (1)



                                                                       (2)

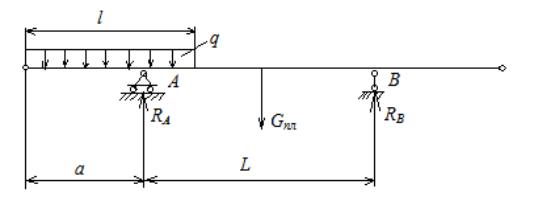

Рисунок 1 - Кинематическая схема рабочей площадки в верхнем положении



         Зная конструктивные данные металлоконструкции рабочей площадки, определяем реакцию в точке А, далее определяем реакцию в точке В.



                                      ,                                       (3)



                                               .                                              (4)



         Зная реакции  и , мы сможем найти наибольшее усилие на один рычаг подъемной мачты при верхнем положении:



                                                                                            (5)



                                                                                          (6)



         Затем по этой же методике необходимо провести расчет при нижнем положении рабочей площадки.

                                                           (7)



                                                                  (8)



                                                                 (9)



                                                                    (10)



                                                                                     (11)



                                                                                     (12)



         При выполнении расчета необходимо использовать практические данные, что позволяет предположить неисправности или излом металлоконструкции на практике. В данном случае во внимание взяты два основных положения верхнее и нижнее, т.е. крайнее верхнее положение подъемной мачты подъемника (точка максимума) и крайнее нижнее положение подъемной мачты подъемника (точка минимума), при максимальной загрузке /3/.

         Зная критерии грузоподъемности подъемной мачты подъемника и анализируя расчеты необходимо задать грузоподъемность всего механизма.

         Исходя из выизложеного, можно сделать следующее заключение: когда мачта подъемника находится в верхнем положении, нагрузка на металлоконструкцию увеличивается по сравнению с нагрузкой в нижнем положении, что позволяет использовать подъемник для подъема грузов на большую высоту. Однако, если укреплять механизм подъема, есть вероятность того, что высота подъема может достичь максимальных значений.
