К.т.н. Лапковський С.В., Хлюпка Т.М., Рогожа О.М.

Національний технічний університет України

“Київський політехнічний інститут”, Україна

АКТУАЛЬНІСТЬ ВВЕДЕННЯ ДЕЯКИХ ПОНЯТЬ У ЄСКД

Протягом останнього десятиліття піддалася переробці частина основоположних стандартів ЄСКД, що регламентують питання електронного конструкторського документообігу. Деякі з цих стандартів перероблені або розроблені знову [1 – 9].

Так ГОСТ 2.102-68 [5] встановлює рівноправний статус двох форм конструкторської документації: паперовій («традиційної», без застосування САПР) та електронної (електронні кресленики та електронні моделі виробу). Згідно змін, що були внесені у даний стандарт, види конструкторської документації, що розробляються на виріб, доповнені новими документами: «Електронна модель деталі», «Електронна модель складальної одиниці», «Електронна структура виробу» та «Відомість електронних документів». Наведені вище нові та оновлені стандарти вводять цілий ряд нових термінів, таких як: електронний конструкторський документ, електронна модель виробу, електронна геометрична модель (геометрична модель), електронний макет, геометрія моделі, допоміжна геометрія, атрибут моделі, електронний кресленик, електронний цифровий підпис, ескізний конструкторський документ, тощо.

ГОСТ 2.052-2006 [2] встановлює загальні вимоги до виконання електронних моделей виробів машинобудування. Даний стандарт передбачає структуру складу електронної моделі виробу (рис. 1) та склад і взаємозв'язок типів подання форми виробу (рис. 2).

В силу різних причин дуже часто на вітчизняних підприємствах автоматизація технологічного підготовлення виробництва розуміється лише як заміна олівця, аркуша паперу та кульмана на комп’ютерну мишу та монітор, що дуже часто призводить до негативних наслідків.

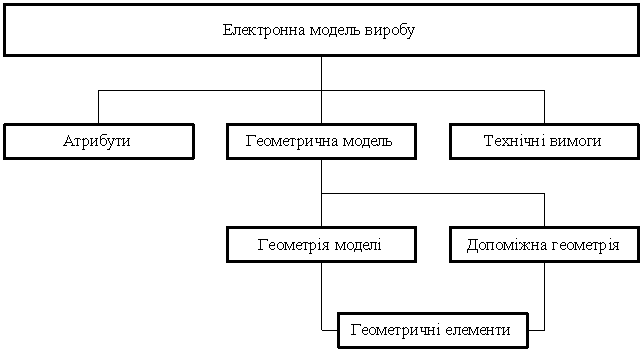

Рис. 1. Схема складу електронної моделі виробу

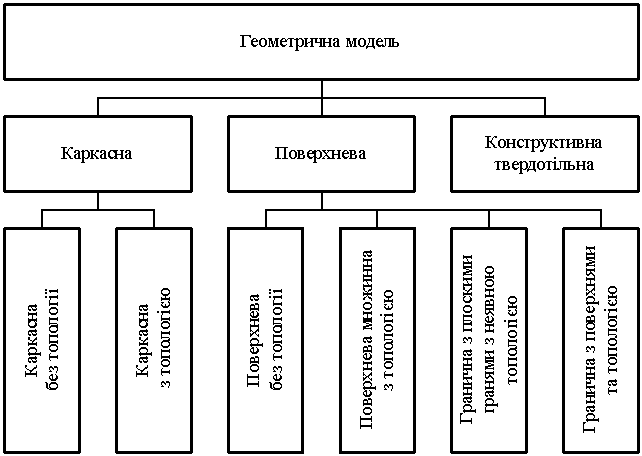

Рис. 2. Склад і взаємозв'язок типів подання форми виробу

Не дивлячись на те, що у теперішній час виробники мають можливість працювати набагато продуктивніше і ефективніше завдяки використанню нового тривимірного програмного забезпечення і методів проектування, за рахунок застосування сучасних CAD/CAM/CAE/PLM-систем, не можна заперечувати той факт, що, на превеликий жаль, до останнього часу багато вітчизняних інженерів продовжують використовувати застарілі методи проектування, які були засновані на 2D-розробці виробів, на багатьох підприємствах технологи продовжують розробляти технологічні процеси або вручну, або, у кращому випадку, за допомогою пакета MS Office (Word, Excel).

Введення у вищенаведених стандартах ряду нових понять і єдиної термінології вимагають обов’язкового встановлення вимог до подання електронних конструкторських документів з урахуванням міжнародних стандартів. Ці введення відбивають сучасні світові тенденції і спрямовані на адаптацію базових стандартів ЄСКД до умов виконання конструкторської документації в технологіях інформаційної підтримки життєвого циклу виробів.

Література:

1. ГОСТ 2.051-2006 ЕСКД. Электронные документы. Общие положения.

2. ГОСТ 2.052-2006 ЕСКД. Электронная модель изделия. Общие положения.

3. ГОСТ 2.053-2006 ЕСКД. Электронная структура изделия. Общие положения.

4. ГОСТ 2.104-2006 ЕСКД. Основные надписи.

5. ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов.

6. ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам.

7. ГОСТ 2.305-2008 ЕСКД. Изображения ¾ виды разрезы, сечения.

8. ГОСТ 2.317-69 ЕСКД. Аксонометрические проекции.

9. ГОСТ 2.125-2008 ЕСКД. Правила выполнения эскизных конструкторских документов. Общие положения.
