СИСТЕМА АВТОМАТИЗОВАНОГО УПРАВЛІННЯ ПРОЦЕСОМ ОДЕРЖАННЯ НІТРИЛУ АКРИЛОВОЇ КИСЛОТИ

Нітрил акрилової кислоти (акрилонітрил) за останні роки набув великого значення як напівпродукт для виробництва синтетичних високополімерних речовин. З полімерів акрилонітрилу виробляють синтетичне волокно нітрон, а з сополімерів акрилонітрилу та хлористого вінілу одержують волокна, відомі під назвою віньйон і дейнел. Загалом, поліакрилонітрильні волокна за обсягом виробництва займають друге місце після поліамідних волокон.

В промисловості, акрилонітрил отримують декількома способами [1]:

· взаємодією ацетилену з синильною кислотою;

· з етилену;

· через синтез з пропілену та аміаку під високим тиском (не отримав промислового розвитку через малі виходи продукту).

Серед них, з промислових причин, найбільшого поширення набув спосіб отримання акрилонітрилу через взаємодію ацетилену з синильною кислотою.

Акрилонітрил є отруйною речовиною, а отже, для обмеження доступу та втручання людини до даного процесу, а також для збільшення продуктивності виробництва є актуальним питання автоматизації процесу отримання нітрилу акрилової кислоти.

У зв’язку з тим, що найбільш важлива частина процесу відбувається на початку, а саме зі взаємодії ацетилену та синильної кислоти в реакційній колоні, будемо автоматизувати саме цю ділянку.

Схема автоматизації реакційної колони розглянута на рис.1.

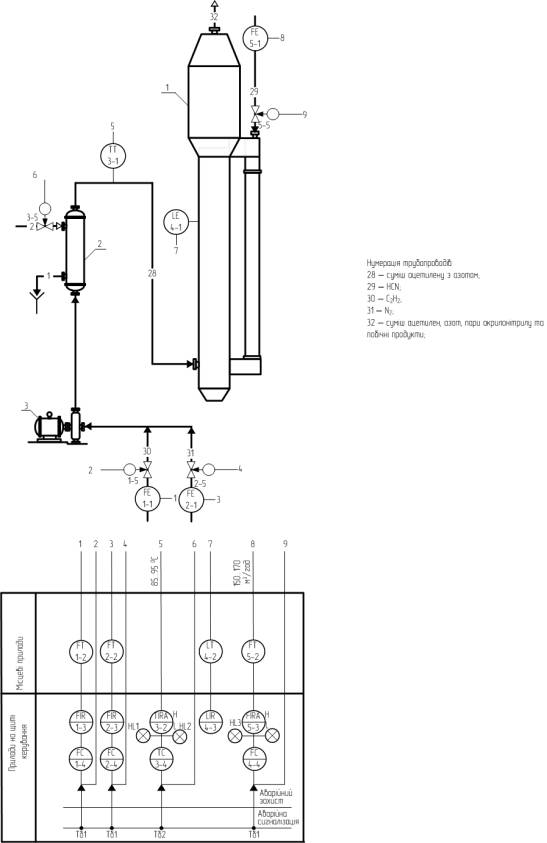

Рис. 1. Схема автоматизації реакційної колони

Реакцію проводять в стальному циліндричному апараті 1, висотою 16 м і діаметром 1,6 м. Реактор гумують зсередини і поверх футерують кислотривкими плитками. Приблизно на 2/3 висоти апарат заповнюють каталізаторним розчином.

Ацетилен, змішаний з азотом, попередньо нагрівають до 90˚ і пропускають знизу вверх через каталізаторну рідину в апараті 1. Барботуючи через рідину, він спінює її і частково втягує в верхню розширену частину реактора. Завдяки зменшенню швидкості газо-рідинного потоку в розширеній частині реактора, рідина відокремлюється від ацетилену і відводиться через бокову циркуляційну трубу в нижню частину апарата. В цю ж трубу подають синильну кислоту. При такій будові реактора досягається інтенсивна циркуляція рідини, добрий контакт її з ацетиленом і, як наслідок, висока продуктивність установки (близько 200т акрилонітрилу на місяць) [2].

В схемі були застосовані наступні контури:

Контур 1 і 2 – призначені для контролю та регулювання витрат речовин C₂H₂ та N₂, що надходять до апарату; контур 3 здійснює контроль та сигналізацію температури речовини на виході з теплообмінника; контур 4- для контролю рівня в колоні; контур 5 – призначений для контролю та сигналізації витрати суміші ацетилену з азотом на вході в реакційну колону.

Висновок. Таким чином, в роботі було проаналізовано функціонування реакційної колони та запропоновано схему автоматизації. Дана схема забезпечує контроль, керування, сигналізацію розглянутих параметрів, а також підвищує продуктивність самого апарату.
