Технические науки/5. Автоматизированные системы управления на призводстве

Ст.гр.ИС-10 Омаров А.Е., магистр техники и технологий Отинова И.В.

Северо-Казахстанский государственный университет им. М. Козыбаева

Система распределения медикаментозных препаратов для КГП на ПХВ «Городская поликлиника №3»

Существующие сложности в работе медицинских учреждений с большим количеством информации, в частности с данными о медикаментах, привели к тому, что появилась необходимость внедрения и использования автоматизированных систем управления. Автоматизация процессов управления данными позволяет существенно уменьшить нагрузку на персонал, позволяя сократить время поиска необходимой информации и заполнения однотипных документов, не используя ручную работу.

На сегодняшний день на рынке существует целый ряд программных продуктов, которые автоматизируют процесс обработки информации, связанной с покупкой, продажей, распределением медицинских препаратов, что позволяет сократить как временные, так и трудовые затраты.

Для решения задачи по упрощению распределения медикаментов между отделениями в учреждении требуется спроектировать систему для автоматизации процесса обработки информации по лекарственным препаратам. Проектирование системы позволит более подробно рассмотреть взаимодействие основных составляющих разрабатываемой системы.

Актуальность данного проекта заключается в необходимости проектирования системы распределения медикаментозных препаратов для КГП на ПХВ «Городская поликлиника №3», данная система позволит сотрудникам учреждения более эффективно выполнять свои функции, сократив временные затраты на формирование заявок на получение медикаментов.

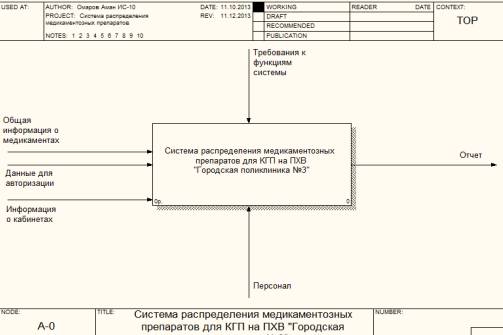

Контекстная диаграмма проектируемой системы распределения медикаментозных препаратов для медицинского учреждения КГП на ПХВ «Городская поликлиника №3» представлена в соответствии с рисунком 1.

Рисунок 1. Контекстная диаграмма

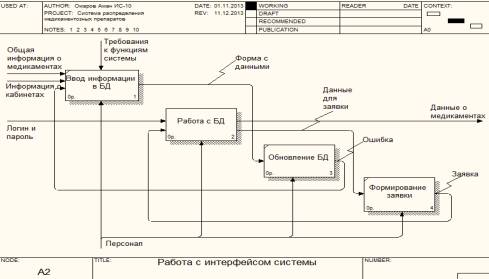

В соответствии с рисунком 2 представлена диаграмма декомпозиции второго уровня для работы «Работа с интерфейсом системы».

Диаграмма декомпозиции работы «Работа с интерфейсом системы» содержит четыре работы:

1) «Ввод информации в БД»;

2) «Работа с БД»;

3) «Обновление БД»;

4) «Формирование заявки».

На вход объекта «Ввод информации в БД» поступают сведения об ошибке и данные из контекстной диаграммы: общая информация о медикаментах, информация о кабинетах. В качестве управления выступает законодательная база. После получения данных объект формирует форму с данными, которая поступает на вход объекта «Обновление БД». На вход объекта «Работа с БД» поступают данные авторизации в системе и данные из заявки. В процессе обработки на выход поступают данные о медикаментах, необходимые для формирования отчета, и данные для создания новой заявки. Данные для заявки поступают на вход объекта «Формирование заявки». На выход объекта «Обновление БД» отправляются сведения о возникшей ошибке при обновлении базы данных. Эти данные поступают на вход объекта «Ввод информации в БД». В качестве механизма ко всем четырем объектам выступает «Персонал».

Рисунок 2. Диаграмма декомпозиции работы «Работа с интерфейсом системы»

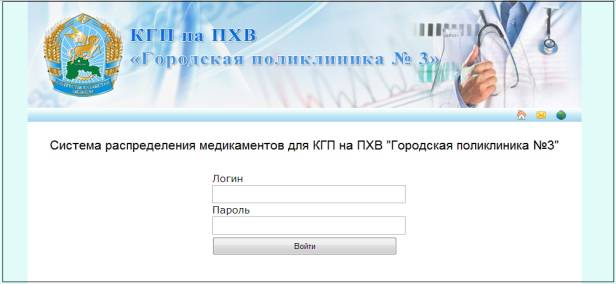

Разработанный примерный графический интерфейс проектируемой системы представлен в соответствии с рисунком 3.

Рисунок 3. Примерный интерфейс проектируемой системы
