Тепловые методы разработки

Шуханова Ж.К, Ибрагимова З.А., Джусенов А.

Тепловые методы разработки нефтяных месторождений делятся на два принципиально различных вида. Первый, основанный на внутрипластовых процессах горения, создаваемых путем инициирования горения коксовых остатков в призабойной зоне нагнетательных скважин с последующим перемещением фронта горения путём нагнетания воздуха (сухое горение) или воздуха и воды (влажное горение). Второй, наиболее широко применяемый в России и за рубежом, основанный на нагнетании (с поверхности) теплоносителей в нефтяные пласты.

Методы нагнетания теплоносителя в нефтяные пласты имеют две принципиальные разновидности технологии. Первая – основана на вытеснении нефти теплоносителем и его оторочками. Такая разновидность получила в зависимости от вида используемого теплоносителя наименования: паротеплового воздействия на пласт (ПТВ) и воздействия горячей водой (ВГВ) Вторая – на паротепловой обработке призабойной зоны добывающих скважин (ПТОС). В этом случае в качестве теплоносителя используется насыщенный водяной пар.

Внутрипластовое горение (рис. 1). Сущность процесса сводится к образованию и перемещению по пласту высокотемпературной зоны сравнительно небольших размеров, в которой тепло генерируется в результате экзотермических окислительных реакций между частью содержащейся в пласте нефти и кислородом нагнетаемого в пласт воздуха.

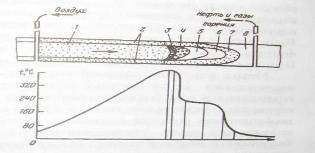

Рисунок. 1 Внутрипластовое горение

В качестве топлива для горения расходуется часть нефти, остающаяся в пласте после вытеснения ее газами горения, водяным паром, водой, испарившимися фракциями нефти впереди фронта горения и претерпевающая изменения вследствие дистилляции, крекинга и других сложных физико-химических процессов. Выгорает 5–25% запасов нефти. Исследованиями установлено, что с увеличением плотности и вязкости нефти расход сгорающего топлива увеличивается, а с увеличением проницаемости уменьшается.

Процесс внутрипластового горения имеет следующие разновидности по направлению движения окислителя:

– прямоточный процесс, когда движение зоны горения и окислителя совпадают;

–противоточный процесс, когда зона горения движется навстречу потоку окислителя.

Технология процесса заключается в следующем. Сначала компрессорами закачивают воздух. Если в течение первых месяцев не обнаруживается признаков экзотермических реакций (по данным анализов газа и температуры в добывающих скважинах), то приступают к инициированию горения. Его можно осуществить одним из методов: электрическим забойным нагревателем, который опускается в скважину на кабеле и обдувается воздухом; забойной газовой горелкой, опускаемой в скважину на двух концентричных рядах труб (для раздельной подачи топлива и воздуха); использование теплоты химических окислительных реакций определенных веществ (пирофоров); подачей катализаторов окисления нефти.

После создания фронта горения в призабойной зоне нагнетательной скважины дальше его поддерживают и перемещают по пласту закачкой воздуха, с постоянно возрастающим его расходом. После того, как процесс горения стабилизировался, в пласте по направлению от нагнетательной скважины к добывающим можно выделить несколько характерных зон.

Между забоем нагнетательной скважины и фронтом горения размещается выжженная зона 1. При нормальном течении процесса в ней остается сухая, свободная от каких-либо примесей порода пласта. У кровли и подошвы пласта в данной зоне после прохождения фронта горения может оставаться нефтенасыщенность 2, так как в связи с потерями тепла в кровлю и подошву температура в этих частях может оказаться недостаточной для воспламенения топлива. Исследованиями установлено, что зона фронта горения 3 имеет сравнительно малые поперечные размеры и не доходит до кровли и подошвы пласта. Непосредственно перед фронтом горения в поровом пространстве породы движется зона 4 коксообразования и испарения сравнительно легких фракций нефти и связанной воды. Нагрев этой области пласта осуществляется за счет теплопроводности и конвективного переноса тепла парами воды, нефти и газообразными продуктами горения. Температура в этой зоне падает от температуры горения до температуры кипения воды (в смеси с нефтью) при пластовом давлении.

Перед зоной испарения движется зона 5 конденсации паров воды и нефти. Температура зоны равна температуре кипения смеси воды и нефти. Впереди этой зоны движется зона 6 жидкого горячего конденсата нефти и воды. Температура в зоне 6 снижается от температуры конденсации до пластовой. Впереди зоны конденсата нефти и воды может образоваться «нефтяной вал» зона 7 (зона повышенной нефтенасыщенности) при температуре равной пластовой. Последняя зона 8 – зона нефти с начальной нефтенасыщенностью и пластовой температурой, через которую фильтруются оставшиеся газообразные продукты горения.

Эффективная реализация процесса внутрипластового горения зависит от правильного подбора нефтяной залежи и всестороннего обоснования признаков, влияющих на успешное и экономичное применение такого способа.

Для внутрипластового горения наиболее благоприятны продуктивные пласты толщиной 3–25 м. Остаточная нефтенасыщенность должна составлять 50–60%, а первоначальная обводненность не более 40%. Вязкость и плотность нефти могут варьироваться в широких пределах. Пористость пласта существенно влияет на скорость продвижения фронта горения и потребное давление для окислителя. Проницаемость более 0,1 мкм2.

Влажное внутрипластовое горение. Процесс влажного внутрипластового горения заключается в том, что в пласт вместе с воздухом закачивается в определенном количестве вода, которая, соприкасаясь с нагретой движущимся фронтом горения породой, испаряется. Увлекаемый потоком газа пар переносит теплоту в область впереди фронта горения, где вследствие этого развиваются обширные зоны прогрева, выраженные в основном зонами насыщенного пара и сконденсированной горячей воды.

Смысл применения влажного внутрипластового горения заключается в том, что добавление к нагнетаемому воздуху агента с более высокой теплоемкостью – воды, улучшает теплоперенос в пласте, что способствует перемещению теплоты из задней области в переднюю относительно фронта горения. Использование основной массы теплоты в области позади фронта горения, т.е. приближение генерированной в пласте теплоты к фронту вытеснения нефти, существенно повышает эффективность процесса теплопереноса и извлечения нефти.

Паротепловые обработки призабойных зон скважин и закачка в пласт теплоносителя. Являются наиболее широко применяемыми методами добычи тяжелых нефтей и природных битумов.

Процесс паротепловой обработки призабойной зоны скважины заключается в периодической закачке пара через НКТ в добывающие скважины для разогрева призабойной зоны пласта и снижения в ней вязкости нефти, т.е. для повышения продуктивности скважин. Цикл (нагнетание пара, выдержка, добыча) повторяется несколько раз на протяжении стадии разработки месторождения. Такой метод называется циклическим.

Основные достоинства – высокий дебит после обработки, меньшие потери тепла по стволу скважины в кровлю и подошву пласта, температура обсадной колонны при нагнетании пара ниже, чем при других вариантах.

Недостатки – падение дебита при последующих циклах, неполное извлечение нефти из пласта, ограниченность зоны прогрева пласта и др.

Существует циркуляционный вариант, при котором пар нагнетают по кольцевому пространству к забою, оборудованному пакером, а через НКТ откачивают конденсат вместе с нефтью. Для этого варианта необходим мощный, однородный пласт, хорошо проницаемый в вертикальном направлении.

Преимущество: эксплуатация скважины не прекращается.

Недостатки: большие потери тепла, высокая температура обсадной колонны и необходимость её защиты от деформации, ограниченность прогрева пласта, необходимость создания специальных пакеров и скважинных насосов для работы при высоких температурах.

Площадной вариант – пар подают в нагнетательную скважину, а нефть, вытесняемая из пласта оторочкой горячего пароконденсата и пара, добывается из соседних добывающих. Идет процесс непрерывного фронтального вытеснения нефти из пласта.

Литературы

1. Крылов А.П., Глаговский М.М., Мирчинк М.Ф., Николаевский Н.М. «Научные основы разработки нефтяных месторождений», Гостоптехиздат 1948;

2. Лыков А.В., Теория теплопроводности. Москва «Высшая школа», 1967, стр.6-11.

3. Чекалюк Э.Б. «Термодинамика нефтяного пласта», Недра, 1965.
