К. ф.-м. н. Мельничук И.А., Капшуков Р.А., Телегин А.В., Ступак
В.А.
Донецкий национальный университет, Украина
Исследование кинетики формирования
измененного слоя на поверхности сплава Mg(95%)Al(5%) при его распылении ионами Ar+ 20кэВ
Хорошо
известно, что многокомпонентные соединения и сплавы распыляются селективным
образом [1]. Это явление, а также селективная имплантация атомов отдачи и
стимулированная облучением сегрегация
компонент предложены в качестве методов формирования тонких пленок на
поверхности окислов [2-4]. Соответствующий выбор энергии ионов позволяет
изменить общую геометрию процесса и упростить его моделирование [4].
В
настоящей работе исследовался процесс формирования пленки с измененным составом
на поверхности сплава Mg(95%)Al(5%) при его облучении
ионами Ar+ 20кэВ. Плотность
тока в пучке составляла 150 мкА/см2,
угол падения - 35°, остаточное давление в камере 1∙10-5
Торр. Дополнительно на примере распыления этого сплава проводилась проверка
модели изменения состава поверхности и потока распыленных частиц [5].
Процесс
формирования поверхностного слоя с измененным составом контролировали методом
оптической спектроскопии распыленных частиц по зависимостям от дозы облучения (D) интенсивностей линий (I) в спектре оптического излучения
продуктов распыления. Для выбора аналитических линий в интервале от 200 – 600
нм был исследован спектр излучения продуктов распыления, он содержал
линии атомов и ионов распыляемого вещества. Для контроля изменения потока
распыленных частиц были выбраны линии, интенсивность которых максимальна Mg(518,4нм) и Al(396,2нм), они хорошо разрешались

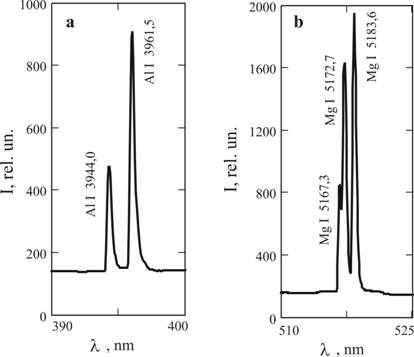

используемым спектральным оборудованием. Фрагменты спектра представлены на рис.
1.
Поверхностная пленка считалась сформированной, когда процесс
селективного распыления переходил в установившийся режим, а интенсивность спектральных линий переставала изменяться с
ростом дозы облучения. Анализ временных зависимостей I(D) показал, что на поверхности сплава
формируется пленка, обогащенная Al и обедненная Mg. При этом интенсивности выбранных
линий с ростом дозы облучения изменяются немонотонно. Особенности поведения
зависимостей I(D) при дозах меньших чем Dk=2∙1016 ион/см2
могут быть связаны с удалением адсорбированных слоев и окисной пленки на
поверхности сплава, поэтому зависимости I(D) анализировались при D > Dk.
Рис.1.
Фрагменты спектра оптической эмиссии продуктов распыления сплава Mg(95%) Al(5%).
В приведенных условиях облучения состав
поверхностной пленки стабилизируется при дозе 4∙1017 ион/см2,
при этом поток распыляемых атомов Al возрастает
на 25%. Максимального значения этот поток достигает при дозе 9∙1016
ион/см2, при этой дозе возрастание потока превышает 30%. Во всем
анализируемом интервале доз поток атомов Mg уменьшается на 25%. Перечисленные значения соответствуют
изменению поверхностной концентрации атомов в поверхностных слоях образца
вследствие преимущественного распыления Mg.
В
рамках модели [5] проведено моделирование изменения состава и потока распыленных
частиц при распылении исследуемого сплава. Соответствующие зависимости I(D) для Mg (кривая 1) и Al (кривая 2) представлены на рис. 2.
Рис. 2. Расчетная
зависимость изменения потоков распыленных частиц.
Значения
энергии связи для компонент сплава ( 1.5 эВ для Mg и 3.4 эВ Al) считались равными соответствующим
значениям для чистых металлов и были взяты из приложений к программе SRIM [6]. Из расчетных зависимостей видно, что используемая модель качественно
верно описывает изменение состава и
соответствующих потоков распыленных частиц.
В соответствии вычислениями поток
Al растет
на 25%, а поток Mg падает на 10%.
Литература:
1.
[1]. Распыление
твердых тел ионной бомбардировкой. / Под ред. Р. Бериша. М.: Мир, 1984, 1986.
Т. 2. [2]. Б.А. Гурович, Д.И. Долгий, Е.А.
Кулешова и др.// УФН, 2001. т.171. №1. С.
105-117. [3]. В.М. Микушкин // ЖТФ, т. 69, № 9, 1999, С. 85-89. [4]. И.А.
Мельничук, А.В. Васильев, Р.А. Капшуков // Мат. 17 Межд. конф.: «Взаимодействие
ионов с поверхностью»- 2005 т.2. С.179-181.
[5]. И.А. Мельничук //
Мат. 12 Межд конф.: «Взаимодействие ионов с поверхностью»-1995. т.1. С.101-104. [6] J.P. Biersack, L.G. Haggmark //
Nucl. Instr. and Meth. 1980. V. 174. P. 257.
