Химия и химическая технология
УДК 666.762.16
К.т.н. Шевцов Р.Н.*, Рябов И.Д.*,
к.т.н. Пилипчатин Л.Д.**, Амельченко С.Ф.**
* ОАО «Великоанадольский огнеупорный комбинат»
**Национальная металлургическая академия Украины
ВЛИЯНИЕ ДОБАВКИ ХРОМИТА НА СВОЙСТВА АЛЮМОСИЛИКАТНЫХ
ОГНЕУПОРОВ ДЛЯ ВРАЩАЮЩИХСЯ ПЕЧЕЙ
В металлургической,
огнеупорной, цементной, химической и других отраслях промышленности широкое
распространение получили вращающиеся печи. Для их футеровки выпускается широкий
ассортимент огнеупоров алюмосиликатного, глиноземистого, магнезиальношпинелидного
и высокоглиноземистого составов. Применение каждого типа огнеупоров обусловлено
видом обжигаемого материала и технологической зоной печи. В нашей стране
специальные огнеупоры выпускаются только для вращающихся печей цементной
промышленности.
Наибольший объем
огнеупоров выпускаемых для футеровки вращающихся печей являются огнеупоры
алюмосиликатного типа. Они испытывают мощное механическое воздействие ударом и
истиранием самим обжигаемым материалом, а также химическим взаимодействием
обжигаемого материала с футеровкой с образованием жидкой фазы, которая
инфильтрирует в глубь огнеупора приводя к структурным изменениям последних. Для
повышения продолжительности компании и эффективности службы футеровки необходимо
повысить эксплуатационные свойства огнеупоров.
Исходя из выше сказанного
весьма актуальным является введение в состав алюмосиликатных масс хромита.
Последний в значительной степени повысит огневые свойства и устойчивость против
клинкера.
В качестве базового
состава использовали шамотные массы, состоящие из 63% шамота, 20% смеси
совместного помола и 17% смеси глины и каолина, используемые при изготовлении
изделий для футеровки вращающихся печей.
Для сохранения количества
отощителя в массы вводили добавку в виде зернистого
хромита фракции 3 – 0мм и тонкоизмельченного хромита вместо шамота.
В ходе исследований
установлено, что при увеличении содержания хромита в составе опытных масс от 5%
до 25% заметно повысилась прочность изделий, снижается открытая пористость и
повышается кажущаяся плотность масс, представленная на рисунках 1, 2, 3.
1 – добавка хромита фракции менее 0,88мм;
2 – добавка хромита фракции 3 – 0мм

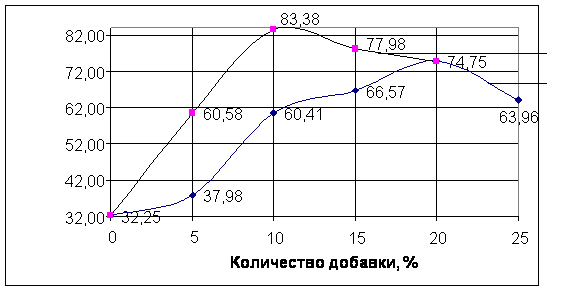

Рисунок 1 – Влияние
количества добавки на прочностные свойства
1 –
добавка хромита фракции менее 0,88мм;
2 – добавка хромита фракции 3 – 0мм

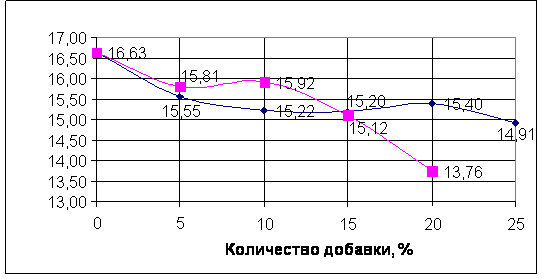

Рисунок 2 – Влияние
количества добавки на открытую пористость
Результаты исследований показали, что
введение добавки хромита фракции менее 0,88мм в шамотные массы количестве от 5%
до 10% улучшает спекание исследуемых масс при температуре обжига 1500°С, в
результате чего предел прочности увеличился от 61МПа до 84МПа, открытая
пористость снизилась до 15%, а плотность составила 2,27 - 2,3г/см3,
а при введении хромита фракции 3 – 0мм наиболее высокие результаты получены при
количественном содержании его в массе от 15% до 20%, при этом прочностные
свойства составляют 67 – 75 МПа, открытая пористость снизилась до 15%, а
кажущаяся плотность составила 2,37 - 2,42г/см3.
Таким образом, показана
целесообразность введения в состав алюмосиликатных масс для изготовления
изделий, предназначенных для вращающихся печей, что позволит в комплексе
повысить все эксплуатационные свойства данных видов изделий.
